Проектирование вентиляции бассейна

Проект вентиляции для бассейна: методики и нюансы

Составление проекта вентиляции для бассейна является обязательным условием его установки. Однако разработка плана напрямую зависит от разновидности и целевого назначения бассейна. Существует множество нюансов, которые следует учитывать при проектировании. Ведь в случае нарушений условий эксплуатации, например, неэффективной вентиляции, будут нарушены санитарно-эпидемиологические нормативы.

Виды бассейнов

Все бассейны можно разделить на четыре основные группы:

• Спортивные. Данные конструкции могут использоваться не только для плавания, но также для игр на воде (в частности, водное поло). Существуют универсальные виды спортивных бассейнов, которые делятся на секции.
• Детские. Сооружения отстраиваются для развлечений или обучения плаванию.
• Оздоровительные. К данной категории относят рекреационные бассейны. Пример подобных конструкций можно увидеть в аквапарках.
• Джакузи. Бассейны могут иметь различные габариты, но непременно оснащаются массажной системой.

В качестве дополнительного критерия можно выделить две категории бассейнов по типу использования: частные и общественные.

В зависимости от того, к какому виду принадлежит бассейн, будут меняться требования к его проекту. У каждого типа есть свои принципы строительства, определенные характеристики и индивидуальные правила обслуживания.

Относительно устройства вентиляционной системы важно учитывать наличие влаговыделений в воздухе, оказывающих влияние на микроклимат. При этом должны создаваться условия для поддержания достаточно высокого уровня температуры. Подобные противоречия должны решаться в ходе проектирования бассейна.

Методики и нюансы составления проекта стоит рассматривать на примерах частной эксплуатации бассейнов. В современном мире люди все больше предпочитают плавать в домашних условиях, нежели посещать общественные бассейны. Люди стремятся жить и отдыхать на природе. В связи с этим растет количество частных секторов. Владельцы коттеджей желают обустроить свои территории максимально комфортно. В этом значительную роль играют бассейны. Домашние конструкции могут отличаться по форме, габаритам, геометрии дна, а также наличию дополнительных установок: гидромассажа, горок, навесов и т.п.

Как составляется проект бассейна

Проектирование вентиляции бассейна требует индивидуального подхода, при котором учитывается множество нюансов. Есть ряд требований, которые должен учитывать составитель проекта в рамках техзадания:

• определение ориентации в зависимости от сторон света;
• установка относительно уровня земли, например, цокольный этаж;
• способы защиты зеркала воды для минимизации появления конденсата.

Помимо этого следует определиться с количеством людей, которые будут использовать бассейн. Обязательно учитывается частота купаний, их продолжительность, источники холода и теплоносители, варианты для осушения воздуха.

При выборе типа вентиляционной системы, ее мощности, а также методик кондиционирования и осушения воздуха необходимо определять нормативы для показателей воздушно среды. Специалист должен обратить внимание на зоны возле ограждений. При правильном проектировании эти участки должны быть защищены от появления коррозии, а соответственно, от разрушения конструкции и утери презентабельного вида. Для поддержки нормальной среды в бассейне следует учесть число используемых энергоресурсов. Необходимо выполнить расчеты с условиями предположительных изменений параметров.

Размеры бассейна

Для домашних бассейнов используемая для плавания площадь и количество людей не считается жесткой нормой. Это дает больше возможностей для определения подходящих размеров.

Существуют разные способы подбора габаритов:

• Традиционный. Расчет ведется по количеству людей, находящихся на территории бассейна. Условно берется треть от общего количества. Предполагается, что один пловец занимает 2 мІ от площади бассейна. Теперь достаточно число пловцов умножить на этот показатель. Результатом и будет оптимальный размер водной поверхности.
• Индивидуальный. Здесь учитываются особенности архитектуры и дизайнерской задумки. Все требования необходимо включать в техзадание. Среди них: схема чаши бассейна, тип ограждения, система подсветки, вспомогательные помещения и т.п. Подбор габаритов осуществляется по формуле Бязина-Крумме, где коэффициент занятости бассейна людьми будет равен 0,5-1.

Независимо от методов составления проектов вентиляции следует осуществлять только после определения основных параметров бассейна:

• форма;
• площадь водной поверхности;
• длина дорожек и их количество;
• необходимые прилегающие зоны;
• ограждения;
• типы защиты от конденсата;
• интенсивность использования конструкции.

Для определения необходимых параметров воздушной среды потребуется изучить ряд нормативных документов.

Температурный режим воздуха

Ориентиром для определения подходящей температуры воздуха в бассейне является то, что она должна быть на один или два градуса больше, нежели у воды. Максимальный показатель при этом +35°С.

Уровни температурного режима воздушной среды для различных типов бассейнов:

• рекреационный — от +29 до +32°С;
• детский — от +30 до +34°С.

Если рассматривать температуру воды, то в этом случае ее показатели будут следующими:

• рекреационный бассейн — от +28 до +30°С;
• детский — от +29 до +32°С.

Вне зависимости от того, какой температурный режим будет выбран, система вентиляции должна быть настроена таким образом, чтобы возможно было изменить параметры.

Уровень относительной влажности в бассейне

В соответствии с санитарными нормами значение относительной влажности составляет для бассейнов 50-65%. При составлении расчетов по техническому заданию следует ориентироваться на показатель 67% с учетом температуры воздуха +29°С. Это обусловлено тем, что фактическое достижение нормативов имеет некоторые сложности.

Проектировщик должен учитывать влагопоступления, а также эффективность системы осушения воздуха. Если данные расчеты не были произведены или сделаны некорректно, то система вентиляции окажется непродуктивной. В результате пребывать в помещении будет некомфортно. К тому же нарушенный микроклимат способен привести к развитию болезнетворных бактерий, появлению конденсата на элементах конструкции, что приведет к появлению плеспени и различных видов грибков. Такая эксплуатация способна привести к коррозии. Со временем это спровоцирует ослабление конструкций и их полное разрушение.

Влаговыделение

Водное полотно является основным, но не единственным источником влажности в бассейне. Здесь играет роль не только поверхность самого бассейна, но и проходных дорожек. Стоит учитывать, что влажность может повышаться за счет приточного воздуха с улицы при открывании дверей. При наличии водных аттракционов и иных дополнительных приспособлений (горки, водопады и т.д) влага будет испаряться и от них. Нельзя также исключать влагу, которую выделяют люди, хотя в частных бассейнах этот критерий незначителен. Если рассматривать в общем, уделяя внимание в основном водному зеркалу, то влаговыделение напрямую будет зависеть от длительности эксплуатации бассейна и времени его бездействия.

При длительном отсутствии пользователей испарение с поверхности можно уменьшить за счет специального укрытия зеркала полиэтиленовым материалом или раздвижным щитом. Такие меры позволят достичь сбалансированного микроклимата и при этом сэкономят на дополнительном нагреве воды. Качественное укрытие бассейна не даст возможности проникнуть туда мусору, каким-либо предметам или домашним животным.

Просчитать интенсивность испарения влаги во время эксплуатации довольно сложно. Это неподконтрольный процесс. При проектировании этот фактор определяется как уровень интенсивности эксплуатации. Именно этот критерий в значительной степени влияет на относительную влажность воздуха в помещении.

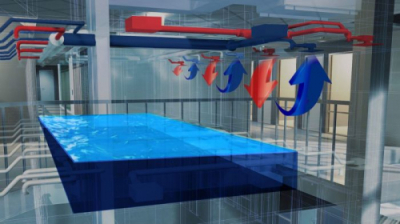

Движение потоков воздуха

Для бассейнов в частном доме подвижность воздуха, то есть скорость перемещения его потоков, не должна быть выше 0,2 м/с. Если этот параметр будет больше, то влага будет сильнее испаряться с поверхности бассейна. Это приведет к ухудшению микроклимата и дискомфорту нахождения в помещении. Помимо этого увеличенный обдув, несмотря на оптимальный показатель температурного режима, ускорит отдачу тепла от тела человека. Это в свою очередь приводит к снижению температуры организма и, как следствие, человек простужается. Таким образом подвижность воздуха имеет значение не только для комфорта плавания, но и для здоровья пребывающихв бассейне людей.

Качество воздушного обмена

При проектировании следует принимать во внимание смену полного объема приточного воздуха за час. Этот показатель называется кратностью воздушного обмена. Он регулируется нормативной документацией, которая предусматривает проведение специализированных расчетов. Кратность определяется по соответствующей формуле, в которую вписываются следующие параметры:

• общая площадь влаговыделений, включая дорожки;
• расход приточного воздуха;
• коэффициент интенсивности испарений.

Последний показатель должен быть рассчитан как для времени эксплуатации бассейна, так и в период отсутствия пользователей.

Расход приточного воздуха

Расчеты этого показателя производятся по сложной формуле, которая предполагает составление диаграмм. Полученный показатель должен соответствовать санитарно-эпидемиологическим нормам. Так расход свежего воздуха должен превышать 80 мі/ч на одного человека, находящегося в воде, или более 20 мі/ч на посетителя зала бассейна.

Подбор вентиляционного оборудования

Вентиляционные установки, предназначенные для бассейнов домашнего использования, отличаются от стандартной системы вентиляции. У такого оборудования иная конструкция корпуса. К тому же по-другому выполнены функциональные элементы, которые используются для влажного воздуха с повышенным содержанием хлора.

Эффективное применение системы вентиляции зависит от вида рекуператора. В индивидуальном порядке подбираются системы рециркуляции. Важно обратить внимание на обустройство системы потребления вторичного тепла в установке. Оно может быть направлено на подогрев бассейна или же иные хозяйственные нужды.
