Компактные фильтры
- ФКОМ устанавливается в приточных и вытяжных вентиляционных системах, служат для тонкой очистки наружного и рециркуляционного воздуха. Используется компактный фильтр:
- в многоступенчатых системах вентиляции и кондиционирования как фильтр второй ступени очистки
- как префильтр для фильтра НЕРА в многоступенчатых системах кондиционирования и вентиляции
- в вентсистеме помещений с особыми требованиями к чистоте воздуха – в музеях, лабораториях, перинатальных центрах.
Установка компактных фильтров обеспечивает требуемую чистоту воздуха и создание комфортного микроклимата, а также защищает механизмы системы вентиляции и кондиционирования от оседания загрязнений, что продлевает срок их службы и минимизирует количество поломок.
- Сферы применения
- Химические, пищевые, фармацевтические, металлообрабатывающие предприятия, легкая промышленность, а также микробиология, микроэлектроника, машиностроение, пр. сегменты индустрии.
- Системы по подготовке воздушных масс в покрасочных и сушильных помещениях и камерах, на линиях по производству лакокрасочных изделий, пр.
- Офисы, жилые, складские, общественные и административные помещения.
- Кухни предприятий общественного питания.
- Компрессорное оборудование, газотурбинные двигатели и пр. элементы газового, нефтеперерабатывающего, электроэнергетического сектора.
- Медицинские учреждения.
- Грибные хозяйства.
Общие конструкционные особенности ФКОМ
Корпус устройства выполняется из ударо- и износостойкого пластика, МДФ, нержавеющей либо оцинкованной стали, алюминия – на выбор заказчика. Фильтрующий материал – полотно из микротонкого стекловолокна, гофрированная структура которого обеспечивает повышенную пылеемкость. Конструктивные элементы соединяются специальным двухкомпонентным клеем либо путем заливки полиуретана по внутреннему периметру корпуса, что исключает протечки воздуха. Наличие фланца на корпусе обеспечивает герметичность монтажа в установочные проемы.
Виды компактных фильтров

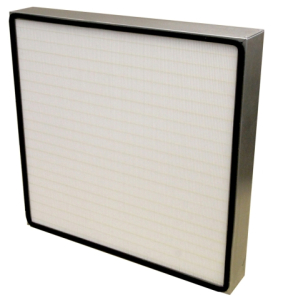

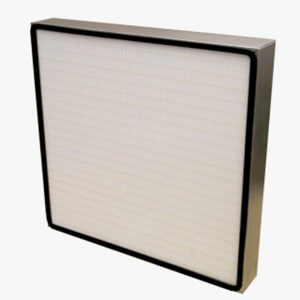

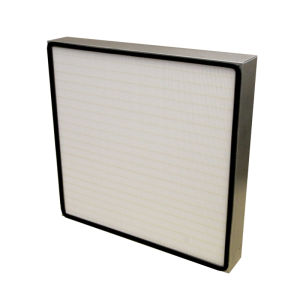

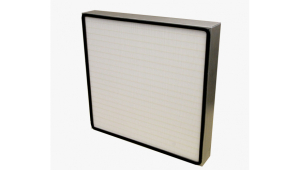

Плоские Фильтрующий материал здесь заключен в рамку и находится между сварной оцинкованной сеткой на выходе воздушного потока и замковым кольцом – на входе, по желанию заказчика сетка может быть установлена с обеих сторон. Панельный ФКОМ может быть оснащен алюминиевым сепаратором из гофрированной листовой фольги, которая помещается между соседними складками материала, или клеевым, представляющим собой нити, приклеенные к стеклобумаге между гофрами. Тот и другой вид сепараторов способствует сохранению равного расстояния между гофрами и предупреждает их слипание. При всем компактности изделия сепаратор позволяет сохранить большую площадь фильтрации для повышения пылеемкости и минимального аэродинамического сопротивления. В отличие от алюминиевого сепаратора, клеевой создает меньшее расстояние между складками, что увеличивает рабочие свойства фильтра. W-образные

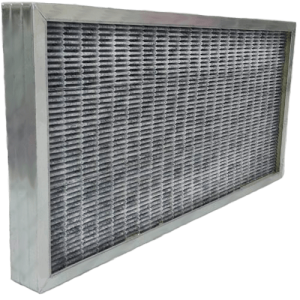

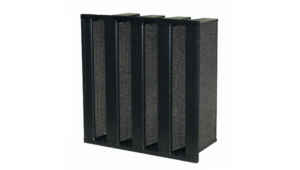

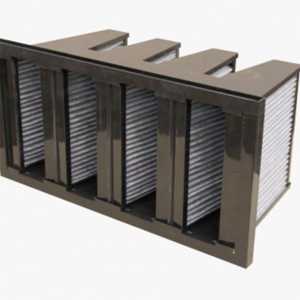

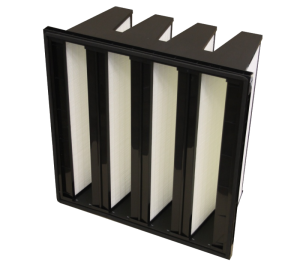

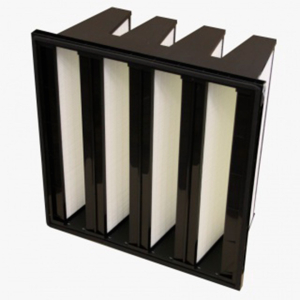

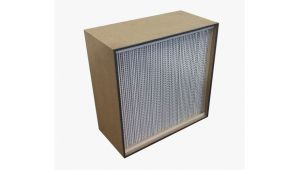

Фильтрующее полотно закрепляется в корпусе при помощи специального клея и оснащается защитной сеткой, которая удерживает материал и предупреждает его повреждение. Фильтры такого типа характеризуются повышенной производительностью за счет W-образной укладки материала – за один час могут очищать до 4000 кубов воздуха. ФКОМ оснащены клеевым сепаратором, что только повышает эффективность работы. Угольные плоские и W-фильтры Здесь фильтрующий материал содержит частицы активированного угля, что способствует очистке воздуха от запахов и газообразных загрязнений, пыли, паров ртути, фенола, аллергенов, формальдегида, пр. ФКОМ угольные задерживают до 99% примесей из воздуха. Установка такого устройства необходима в курительных комнатах, очистных канализационных сооружениях, в больничных палатах, в домах людей, которые страдают аллергией, заболеваниями дыхательной и сердечной систем.
Преимущества ФКОМОсобенности эксплуатации
ФКОМ могут эксплуатироваться и сохраняют эффективность при температуре -60 100 градусов и влажности воздуха 90-93%, при этом воздушные массы не должны содержать агрессивных газов. Фильтры не подлежат регенерации (очистке, мойке и пр.) – отработанные изделия утилизируются как твердые бытовые отходы.
- Несколько советов, как установить фильтры в вентсистеме
- ФКОМ не могут находиться вне помещения без защитного корпуса, могут использоваться только встроенными в общую конструкцию вентсистемы.
- Фильтры тонкой очистки помещаются перед теплообменником системы вентиляции, но не соприкасаться с ним, а также другими элементами оборудования, способными передавать тепло. В редких случаях фильтры могут располагаться после теплообменника, что может посоветовать только специалист.
- Если воздушные потоки будут направлены вверх, то в обязательном порядке устанавливаются несущие подвески для фильтров.
- Периодический пользователь должен выполнять диагностику вентсистемы, что поможет обнаружить скачки давления воздуха, что укажет на некорректную работу фильтров.
- В многоступенчатой системе вентиляции между соприкасающимися фильтрами и другими элементами системы должны находиться разделители.
Компактные фильтры предназначаются для очищения воздушных масс в оборудовании для приточной вентиляции, кондиционирования, а, кроме этого, в индустриальных системах подготовки воздушного пространства (речь идет, в частности, о комплексных устройствах очищения воздуха, компрессорных станциях, газотурбинном оборудовании). Компактные фильтры сорбционной категории применяются, чтобы поглощать определенные химические составы, что находятся в воздушных массах, и для ликвидации неприятных запахов. Компактные фильтры – устройства тонкой очистки (классы очистки F5-F9 (EU5-EU9). Они выглядят как конструкция небольших размеров, которая включает пластиковую рамку и плисцированную фильтрующую материю. В сравнении со стандартными карманными фильтрами большая функциональная поверхность. Применяются материалы с высокой эффективностью и небольшим аэродинамическим сопротивлением, это дает возможность существенно повысить эксплуатационный период устройства. Гофрирование фильтровальных материалов может осуществляться посредством плисцировальной линии. За счет этого и получается большая фильтрующая поверхность.
Сферы использования компактных фильтрующих устройств
- Компактные фильтры задействуются в:
- определенных сегментах индустрии (фармация, пищевая промышленность, машиностроение и металлообработка, легкая и так далее)
- газовом и нефтеперерабатывающем секторе, электроэнергетике (газотурбинные двигатели, компрессорное оборудование и так далее)
- системах подготовки воздушных масс для сушильных и покрасочных помещений, на лакокрасочных линиях производства и на прочих процессах изготовления, там, где это требуется
- в помещениях и сооружениях, где это необходимо (подразумеваются офисные помещения и бизнес-центры, жилые, складские, административные, ТРЦ, предприятия и так далее)
- в заведениях HoReCa и так далее.
Компактные фильтры очень эффективны, если необходимо обнаружить неприятные запахи, газы, химические испарения. Конструкции устройства абсолютно герметичны, что дает возможность избежать даже небольших утечек вредных составов. В качестве фильтрующего материала в компактном фильтре обычно выступают полиэфирные волокна с миниплиссированными гранулами угольного сорбента.

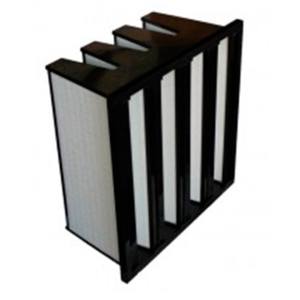

- Компактный фильтр w типа предназначается для тонкой фильтрации. Это особенно важно там, где стерильность прежде всего, а именно:
- в больницах и поликлиниках
- на территории химических исследований
- на предприятиях фармацевтических товаров
- не подвержен воздействию влаги
- экологичность
- результативное очищение воздушных масс
- сниженное изначальное сопротивление.
Данные объекты нуждаются в соблюдении санитарных норм, в числе которых стерильность воздуха. Компактный фильтр w типа представляет собой наружный корпус, сделанный из пластика. Он обладает высокой устойчивостью к механическим воздействиям. Фильтрующее полотно имеет гофрированную структуру. Материал закрепляется в пластиковой рамке при помощи особого клея-герметика.
- Компактный фильтр w типа имеет следующие преимущества:
