Вентиляция представляет собой грамотно организованный обмен воздушных масс внутри помещения. Вентиляционная система должна предусматривать как приток свежего воздуха, так и удаление из помещения воздуха отработанного, пропитанного лишней влагой, газами, посторонними запахами. Таким образом, вентиляция разделяется на приточную и вытяжную, с возможностью составления комбинированной приточно-вытяжной схемы.
Система естественного воздухообмена осуществляется через щели дверей и окон, пребывающих в неплотно закрытом или негерметичном состоянии. Но данный вид вентиляционной схемы уже давно утратил свою актуальность по причине низкой эффективности и невозможности обеспечить помещениям микроклимат с требуемыми нормативными показателями. Как следствие, для частных домов и квартир более оптимальным вариантом является использование небольших вентиляционных установок. Это приточно-вытяжные системы, обеспечивающие поступление свежего воздуха и удаление грязного воздуха. Вытяжную часть такой системы обычно располагают на кухне, в санузле или в ванной.
Кажется, что подобное оборудование можно установить без составления проекта. Но если допустить хоть малейшую ошибку, вентиляция не сможет функционировать с полной мощностью, а то и откажется работать вовсе. Монтаж без составления проекта может привести к некорректному определению диаметра воздуховодов, неправильной установке узлов вентиляции, некачественной установке дорогостоящего оборудования. Как следствие, помещение может столкнуться с дефицитом свежего уличного воздуха, что чревато серьезными проблемами. Плохо налаженная вентиляция приводит к образованию плесневых и грибковых колоний, со значительным повышением рисков возникновения характерных заболеваний у домочадцев. Чтобы человек мог вести нормальную жизнедеятельность, его должна окружать не только оптимальная температура, но и чистый, свежий воздух.
Особенности составления вентиляционного проекта зданий
Из трех существующих типов вентиляционных систем, только общеобменная механическая вентиляция может потребовать составления серьезного проекта, где будут учтены воздуховоды, решетки и вентиляционное оборудование. Далее мы рассмотрим особенности составления проектов в зависимости от вида зданий.
- Квартиры
Учитывая ограниченность площади городских квартир, вентиляция здесь должна сочетать в себе параметры компактности и функциональности. Высота потолков в квартирах не превышает 3,1-3,2 метров, что накладывает определенные ограничения на выбор приточно-вытяжных установок от некоторых производителей, выпускающих оборудование больших размеров. Рекомендуется выбирать компактные системы, оснащаемые небольшими рекуператорами и электрическими нагревателями воздуха. Их можно поместить под потолком в помещениях технического назначения (балконы, кладовые, ванные комнаты). Отдельные установки предназначаются для монтажа на фасаде здания. Проектируемые воздуховодов по своей высоте не должны превышать 10 сантиметров, что позволит сохранить достойную высоту потолка квартиры, а также обеспечить вентиляционной системе максимальную бесшумность. В целом, составление вентиляционного проекта для городской квартиры должно опираться на нормативы СП 60.13330.2016 и Р НП АВОК 5.2-2012.
- Частные дома
В частных домах вентиляционный проект должен охватывать как весь дом в целом, так и отдельные помещения, разделенные по группам. К примеру, приточно-вытяжная вентиляция, обустраиваемая на цокольных этажах, позволяет удалить излишнюю влагу, что особенно актуально в тех случаях, когда там располагается сауна с комнатной отдыха и мокрой зоной. Что касается вытяжной вентиляции для гаража, то здесь в вентиляционный проект обычно включается контроль уровня CO с использованием соответствующего датчика. Для частных домов выбирается вентиляционное оборудование с функцией переменного расхода воздуха. Подобные системы могут устанавливаться на цокольных этажах, в подпотолочном пространстве технических помещений и коридоров, а также на чердаках. Максимальная высота приточных систем, устанавливаемых в частных домах, составляет 30 сантиметров. В расчетах используются нормативы СП 55.13330.2016, а также СаНпиН 2.1.2.2645-10.
- Рестораны, кафе
Здесь вентиляционный проект будет опираться не столько на количество посетителей, сколько на параметры «горячего цеха», то есть кухни, на которой обычно устанавливается выделяющее тепло и сжигающее кислород оборудование. Чем больше на кухне всевозможных печей, конвектоматов и плит, тем большей мощностью должна обладать проектируемая вентиляционная система. Уровень производительности ресторанной вентиляции также должен определяться количество и временем работы вытяжных зонтов, расположенных на кухне. Если ресторан находится в жилом здании, то здесь также должны быть задействованы фильтры очистки воздуха. Над мангалами ставятся кухонные зонты, предусматривающие использование гидрофильтров ИГВТ или аналогичных фильтрующих элементов. В составлении проекта вентиляции для кафе и ресторанов используют Р НП «АВОК» 7.3-2007 и СП 118.13330.2012.
- Магазины, офисы
Проект вентиляционной системы для магазина или офиса должен опираться на показатели кратности воздухообмена, максимальное или среднестатистическое количество посетителей, а также использующиеся технологии. Как правило, уровень мощности устанавливаемого здесь вентиляционного оборудования превышает мощность систем для загородных домов в 100 раз. Приток и вытяжка для офисных и коммерческих помещений характеризуются значительными габаритами, что приводит к необходимости их размещения либо в специальных помещениях венткамер, либо на кровле. Большой размер воздуховодов здесь полностью компенсируется высокими потолками, а также возможностью использования разнообразных воздухообменных схем и вариаций прокладки вентиляционных каналов. Проект системы вентиляции для магазинов и офисов будет регламентирован индивидуальными отраслевыми стандартами, а также СП 44.13330.2011.
Как правильно составить вентиляционный проект?
Составление проекта подразумевает проведение обширного комплекса работ, включая тщательную проработку индивидуальных особенностей того или иного объекта путем совершения высокоточных инженерных расчетов. Завершенный проект будет учитывать результаты данных расчетов, а также требования, прописанные в нормативах и, конечно же, пожелания заказчика. Кондиционерное оборудование может выбираться в различных вариациях, с предоставлением возможности заказчику выбрать оптимальный вариант как с точки зрения экономичности, так и с точки зрения технических характеристик. Эксплуатация системы вентиляции и кондиционирования, просчитываемая в рамках составления проекта, в обязательном порядке учитывает возможности повышения экономии расходов, в том числе и за счет использования энергосберегающих технологий.
Проектная документация
По окончанию проектных процедур заказчик получает от проектировщика не только готовый проект, но и определенный пакет документов. В него входят необходимые сертификаты и лицензии, в том числе касающиеся осуществления монтажных работ. Также, здесь можно найти пояснительную записку, в которой обосновываются показатели расхода тепла, электрической мощности оборудования, а также основные характеристики системы вентиляции, подобранные в соответствии с таблицей воздухообмена в помещении. В пакет документов также входят схемы расположения и размещения оборудования, воздухораспределителей, воздуховодов и т.д.
Проектные технологии
Серьезные компании, занимающиеся составлением вентиляционных проектов, задействуют технологии сетевого проектирования, основывающихся на формировании электронной базы. Благодаря этом становится возможным сократить время составления проекта, а также уменьшить затраты и риски допущения ошибок. Электронная организация процесса составления оптимизирует комплекс работ не только в плане разработки проекта, но и в плане подбора комплектации, выбора и приобретения оборудования, его монтажа и интеграции. Разработка грамотной документации с использованием передового программного обеспечения также гарантирует автоматизацию проведения всех необходимых расчетов (акустических, аэродинамических, гидравлических, тепловых), с повышением надежности и качества выбранных технических решений. В составлении проекта обязательно учитываются санитарные, строительно-архитектурные, эксплуатационные и противопожарные требования, с упором на максимизацию надежности и экономической эффективности подбираемого вентиляционного оборудования. Проектные решения обязательно обосновываются с учетом норм, действующих на российской территории.
Расчетная часть
В расчетную часть входят расчеты, касающиеся поступления влаги и тепла в помещения. Также, учитывается количество выделений вредных газов, представленных, по большей части, газом СО2 (углекислый газ). Отдельное внимание уделяется аэродинамическим расчетам. Полученная информация помогает определить расход воздуха на приточной и вытяжной основе, с определением оптимального вида вентиляционного оборудования.

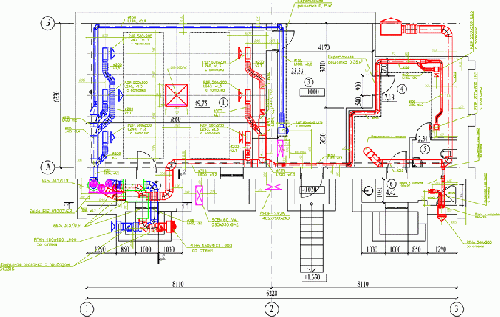

Графическая часть
Включает в себя поэтажные планы, фрагменты и разрезы помещений, с нанесенными элементами системы вентиляции (вентиляторы, воздуховоды, воздухораспределители и т.д.). Обратите внимание, что использование системы автоматизированной диспетчеризации позволяет значительно снизить расходы на эксплуатацию вентиляционного оборудования.
Предпроектные предложения и разработка документации
Предпроектные предложения – это стадия, в рамках которой разрабатывается исходно-разрешительная документация, подлежащая согласованию в определенных инстанциях. При этом разрабатываемая документация будет включать в себя следующие моменты.
- Общая пояснительная записка. Включает в себя краткую характеристику нынешнего состояния объема, базовые технико-экономические характеристики, результаты проведенных расчетов, касающихся экономической эффективности решений по составляемому проекту. Сюда же включается информация, касающаяся объема предполагаемых строительных или монтажных работ.
- Расчет нагрузок. Позволяет четко определить базовые и тепловые нагрузки объекта, который будет присоединен к вентиляционной сети.
- Принципиальные схемы систем инженерного назначения. Включают в себя принципиальные решения, касающиеся инженерного обеспечения. Сюда входит оборудование для вентиляционной системы, системы отопления и кондиционирования, системы автоматизации и диспетчеризации, а также системы инженерного управления.
- Технологические решения. Речь идет о всевозможных спецификациях, планах, чертежах и т.д.
- Инженерное оборудование и системы. Документация, касающаяся изучения возможностей монтажа инженерного оборудования и систем на этапе возведения объекта. Сюда же включается документация по изменению качества обеспечения инженерно-технического назначения, осуществляемого в рамках реконструкции объекта. При проведении капитального ремонта документация будет касаться замены инженерно-технических сетей.
Нормативно-правовая база
Составляя проект вентиляционной системы, необходимо учитывать как отечественные, так и зарубежные стандарты, которые будут рассмотрены далее.
- Отечественные нормативы
Установка системы принудительной вентиляции может потребовать приобретения мощного оборудования, что приводит к необходимости резервирования определенных мощностей электроснабжения. Регламентация вентиляционной системы осуществляется в сочетании со СНиП 41-01-2003, касающегося систем отопления. Это объясняется оказанием значительного влияния на тепловой баланс возводимого, ремонтируемого или реконструируемого объекта. Выбор эффективного дорогостоящего оборудования может показаться экономически неоправданным, но, как показывает практика, такие системы окупают себя всего за несколько лет. Впрочем, здесь все будет зависеть от показателей расхода воздуха, а также от общего качества налаженной системы вентиляции. Если объект находится на стадии возведения, то проектирование системы будет предполагать серьезное количество утверждаемых технических решений, находящихся в тесной взаимосвязи с оборудуемыми системами электроснабжения, отопления и т.д. Одновременная проработка всех систем позволит своевременно вносить изменения в документы, разрабатываемые на параллельной основе.
Существует достаточно большое количество обязательных СНиПов, которые должны учитываться при составлении проекта вентиляционной системы. Данные строительные нормы и правила касаются строительной климатологии, защиты от шума, вопросов пожарной безопасности, а также причисления здания к конкретному типу. К примеру, проект может составляться для общественных зданий и сооружений, одноквартирных и многоквартирных жилых домов, производственных и складских зданий. Кроме того, обязательно учитываются санитарно-эпидемиологические требования. Что касается государственных стандартов (ГОСТ), то в составлении проекта опираются на те из них, которые касаются шумности, воздухотехнического оборудования, общих санитарно-гигиенических требований, предъявляемых к воздуху рабочей зоны. Для зданий общественного и жилого назначения используется ГОСТ 30494-96. В зависимости от региона, могут также учитываться акты территориального значения, включая городские постановления и строительные нормы.
- Зарубежные нормативы
Проектирование вентиляционной системы может осуществляться в тесной взаимосвязи с зарубежными стандартами, особенно с теми из них, которые касаются регулирования качества воздуха в помещениях. Здесь обычно опираются на 2002/91/ЕС. Это Европейская Директива по повышению энергоэффективности помещений, действующая на территории стран Евросоюза. Реализация данных требований находится со взаимосвязи с рядом европейских стандартов. К примеру, стандарт EN ISO 13790 позволяет произвести расчеты энергопотребления на охлаждение и отопления помещений, а также на другие характеристики энергетического характера. В рамках стандартов также закрепляются исходные микроклиматические значения, к числу которых относятся качество воздуха, тепловой комфорт, освещение, акустика и т.д. Технические требования, предъявляющиеся к системе вентиляции, можно найти в стандарте EN 13779. В отдельных европейских стандартах также обнаруживаются методики расчета энергопотерь в системах вентиляции и инфильтрации (EN 15241), а также методики расчета скорости потока воздуха (EN 15242).
- EN 13790, учитывающий потребление энергии системами вентиляции, принимает во внимание базовые характеристики помещений, опираясь на условия внутренней среды (кратность вентиляции, уровень инфильтрации).
- EN 15242 рассчитывает воздушные потоки для пассивной, механической и гибридной систем вентиляции.
- EN 15241 позволяет рассчитать потери в системе вентиляции и инфильтрации, с учетом внешних характеристик, особенностей здания и глобального энергопотребления. Данный норматив находится во взаимосвязи с EN ISO 13790, где описываются расчеты энергопотребления на отопление или охлаждение зданий.
- EN 13799 включает в себя конкретные правила и требования составления проектов систем вентиляции, включая подробное руководство, касающееся процесса проектирования. Приложения данного норматива затрагивают системы приточной и вытяжной вентиляции механического вида. Стоит принять во внимание, что данный стандарт не распространяется на жилые помещения.
- CEN/TR 14788 – это стандарт для квартир и частных домов, объединяющий типовые диапазоны значений. Диапазоны носят сугубо рекомендательный характер и применяются только тогда, когда других параметров нет.
Конечно, зарубежные стандарты не являются обязательными для нашей страны. Но использование соответствующего опыта в процессе проектирования позволяет создать более качественный проект, основывающийся на строгих требованиях, предъявляемых к качеству жизни.
Выбор типа вентиляционной системы
Помимо тщательного просчета необходимых параметров комплекса системы вентиляции, нужно уделить повышенное внимание определению оптимального его вида. В частности, необходимо иметь в виду уровень напора воздушного потока извне, потребность в нагреве воздушных масс в зимний период, требуемую мощность нагрева воздуха, а также общую потребность в притоке свежих и удалении отработанных воздушных масс.
Данные параметры нужно подбирать в соответствии с величиной помещения, его целевым предназначением, размещением вентиляционного оборудования и уровнем загруженности обслуживаемой площади. Самым простым вариантом будет являться налаживание естественной вентиляционной схемы, которая привлекает людей своей дешевизной и конструктивной элементарностью. Действительно, естественная вентиляция не предусматривает покупку и установку специализированного вентиляционного оборудования, которое, соответственно, не нужно будет обслуживать и ремонтировать. Даже если в доме не будет света, естественная вентиляция все равно будет привносить в помещение свежий воздух и удалять загрязненный. Ложкой дегтя в данном случае является низкая производительность такой системы, а также сильная зависимость от внешних условий.
Механическая система вентиляции может показаться наполненной достаточно существенными недостатками, главными из которых является стоимость оборудования и возможные проблемы с его интеграцией в архитектуру помещения. Но грамотный проектировщик справится с этими проблемами без особых затруднений. При этом покупка качественных компонентов вентиляционной системы позволит избежать поломок оборудования, направленного на формирование достойного микроклимата помещения. Хорошие системы предоставляют возможность гибкой настройки и задействования большого количества различных опций, что, в результате, приведет к созданию максимально комфортных условий проживания для людей.
Вне зависимости от того, выберите ли вы естественную или механическую вентиляцию, вам предстоит определиться с тем, какие функции будут возложены на систему: будет ли она обеспечивать только поступление свежего воздуха, только откачку загрязненных воздушных масс, либо справляться с двумя задачами одновременно. Кому-то решение данного вопроса может показаться очевидным. Но торопиться не нужно. Проанализируйте весь комплекс сопутствующих факторов, включая планировку помещения, количество проживающих или работающих людей, наполнение воздуха вредными веществами и т.д.
Специалисты утверждают, что в нашей стране вентиляционные системы могут нормально функционировать только в том случае, если они будут оснащены комплексом подготовки воздушных масс, вне зависимости от того, имеются ли в виду приточные или комбинированные системы. Ведь не всегда уличный воздух оказывается по-настоящему «свежим» или подходящим для внутреннего использования. Он может характеризоваться ненормативным уровнем влажности, температурным режимом, наполненностью загрязняющими факторами и т.д. В общем, подготовка ему уж точно не помешает. Также, стоит определиться с тем, как будет управляться ваша будущая система вентиляции.
Если вы настроены на то, чтобы вентиляция просто формировала для вас «хороший микроклимат», то проверенным вариантом здесь будет являться приточно-вытяжная вентиляционная схема, отлично справляющаяся с соответствующими рабочими задачами. Такие системы позволяют исключить образование перепадов давления между домом и улицей, а также между отдельными участками здания. Что касается сложных очистных вентиляционных схем, то они являются актуальными только на энергетических и производственных объектах. Если в вашем здании экологическая ситуация далека от катастрофической, в такие системы вкладывать большие средства совсем не обязательно.
Этапы составления проекта
Знание этапов проектирования вентиляционных систем позволяет тщательно контролировать этот важный процесс, с обеспечением высокого качества конечного результата. При этом каждый этап составления проекта рекомендовано проводить в кооперации с опытными специалистами, обладающими достаточным уровнем квалификации, государственными сертификатами и тому подобными документами, подтверждающие высокий профессиональный уровень исполнителя. Специалист должен вначале провести необходимые расчеты, указывающие на требуемые параметры воздухообмена, характерные для отдельных участков вентилируемого объема. Только после этого можно приступать к подбору компонентов системы и продумывать вентиляционные схемы.
После определения ключевых параметров вентиляции, нужно будет условно поделить формируемую систему на отдельные части. Это позволит обеспечить максимальную функциональность схемы и гарантировать ее максимальную безопасность. На отдельных участках могут монтироваться индивидуальные противопожарные аппараты, либо другое оборудование, направленное на исправление потенциально допустимых опасных ситуаций, характерных для данной зоны. Проектировщик должен тщательно продумать и полностью исключить риск проникновения отработанных воздушных масс из одной части здания или дома в другую, что актуально как для бытовых, так и для производственных помещений.
Только после этого можно будет приступать к выбору технических средств. Необходимо проанализировать их возможные характеристики с учетом составленного технического задания, а также специфику вентилируемого объекта и условия его эксплуатации. Далее рекомендуется создать трехмерную модель здания с применением современного программного обеспечения. На основе этой модели можно будет сформировать плоскую схему, которая будет включена в пакет документации для проверки и регистрации в контролирующих органах.
Распределение воздушных масс
Главная задача вентиляции не сводится к одной лишь подкачке свежего воздуха внутрь помещения. Хорошая вентиляционная система будет доставлять воздух туда, где в этом есть максимальная необходимость. Так что, планируя оптимальный порядок распределения воздуха, нужно принимать во внимание такие характеристики, как суточный и годичный режим использования воздушных масс, поступление тепла, а также участки скопления влаги и других ненужных элементов.
Если люди в помещении находятся постоянно, то и приточный воздух должен поступать на непрерывной основе. Другое дело, если речь идет об общественном или административном здании. Здесь половину воздушных масс можно отправлять по направлению к коридорам и соседним помещениям. Если в каком-то месте скапливается большое количество влаги или выделяется излишне много тепловой энергии, то вентиляционная система должна обеспечить поступление свежего воздуха на участки водной конденсации, располагающиеся на ограждающих элементах. При этом нужно избегать ситуаций, когда воздушные массы вначале проходят через места повышенной загрязненности, а затем перенаправляются в относительно чистые участки помещения. Скорость, температура и направление движения воздушных масс также не должны увеличивать риски конденсации воды, с формированием так называемого «туманного эффекта».
Зачем составляется грамотный вентиляционный проект?
Если проект системы вентиляции здания будет профессиональным и грамотным, он поможет избежать возникновения досадных ошибок в процессе обустройства вентиляционной схемы, плюс обеспечит возможность сэкономить на использовании нецелесообразных материалов и технологий. Только грамотный проект позволит вам создать условия микроклимата, оптимальные для осуществления бытовой или рабочей деятельности. Составление вентиляционного проекта представляет собой важную и ответственную задачу, а это значит, что выполнять ее должны настоящие профессионалы, относящиеся к штату проектных организаций. Только так можно достичь по-настоящему качественного результата, сохраняющего свою эффективность и работоспособность в течение продолжительного времени.
Какие задачи решает проектирование вентиляции?
Вне зависимости от того, какой именно объект требует оборудования высококачественной вентиляционной системы, специалистам в области проектирования потребуется решить следующие задачи.
- Рассчитать обмен воздушных масс в рамках вверенных помещений, требующих подключения к вентиляционной схеме.
- Провести аэродинамический расчет, позволяющий определить общий показатель расхода воздуха в помещениях. Данный параметр обеспечит возможность последующего расчета размера сечения воздуховодов, с учетов возможной потери давления внутри вентиляционных коммуникаций.
- Провести акустический расчет, то есть расчет выходного звукового давления, относящегося к функционированию воздухораспределительного устройства.
- Провести грамотный выбор вентиляционного оборудования на базе проведенных аэродинамических расчетов, с определением оптимальных мест размещения вентиляционных установок и воздуховодных трасс.
Вибрации и шум
Когда расчеты будут завершены, вентиляционную систему нужно будет протестировать на предельный уровень шумности и вибрационного воздействия. Оба показателя должны соответствовать требованиям, прописанным в нормативно-технической базе. Если показатели не соответствуют нормативам, проводятся дополнительные мероприятия по снижению звукового и вибрационного фона до нужного уровня.
Климат-контроль и энергосберегающие технологии
Грамотно оборудованная вентиляция позволяет не только обеспечить помещения хорошим воздухообменом, но и наладит климатический контроль состояния микроклимата, с учетом работы отопительных систем и систем кондиционирования. Если есть возможность, осуществляется интеграция вентиляционной системы в комплекс климатической системы и системы электроснабжения, которая закладывается на проектном этапе. Все это гарантирует существенное уменьшение энергопотребления для всего здания в целом.
Интеграция
В процессе составления проекта специалисты стремятся добиться максимальной коррекции интеграции вентиляционной системы с прочими инженерными системами, с целью обеспечить предельно согласованное функционирование всего инженерно-климатического комплекса. Готовая система может также подключаться к системе «Умный дом», благодаря чему пользователь получит высокотехнологичную и гибко управляемую вентиляцию с функцией контроля климата.
Современные технологии
В процессе проектирования вентиляционной системы необходимо использовать последние достижения в сфере вентиляционной отрасли, чтобы гарантировать максимально эффективную и долгосрочную работу оборудования. Особое внимание следует уделить энергосберегающим технологиям, представляющим собой энергоэффективные модели приточно-вытяжных вентиляционных установок.
Эргономичность
Устройства, позволяющие осуществлять контроль и управление вентиляционным оборудованием, должны характеризоваться максимальной эргономичностью и располагаться в доступных местах, чтобы не создавать препятствий для пользователя, решившего изменить настройки вентиляционной системы.
Эстетика
Помимо эргономичности, налаживаемая вентиляционная система должна характеризоваться эстетичностью, то есть сопоставимой с архитектурными и дизайнерскими требованиями помещения. Используемые диффузоры, воздуховоды и тому подобные элементы вентиляции должны хорошо вписываться в интерьерный дизайн квартиры, дома, офиса. В данном вопросе обязательно следует учитывать пожелания заказчика.
Стоимость проекта
При определении стоимости проекта системы вентиляции следует учесть множество факторов. Большое значение будет иметь назначение вентилируемого помещения (офис, жилье, производственный объект, магазин и т.д.). Также, учитывается сложность проектирующейся вентиляции (наличие систем рекуперации, увлажнения и охлаждения, интеграция с другими системами и т.д.). Кроме того, на стоимость может повлиять необходимость тесного сотрудничества с другими специалистами, включая архитекторов, дизайнеров, строителей и т.д.
