Как составить проект вентиляции фитнес-центра?

В последнее время на территории современных российских городов стало открываться все большее число фитнес-клубов, преследующих цель обеспечения всевозрастающих нужд населения в оказании физкультурно-оздоровительных услуг. При этом, учитывая формат шаговой доступности соответствующих объектов, фитнес-клубы могут обустраиваться как в специально возводимых под эти цели зданиях, так и на территории многофункциональных и жилых комплексов, в рамках арендуемых площадей или общественных зон.

Безусловно, занятия спортом несут в себе сплошную пользу для человеческого здоровья. Но польза будет приноситься лишь в том случае, если спортивные упражнения будут осуществляться в условиях оптимизированных параметров микроклимата. Если заниматься спортом внутри перегретого или душного помещения, то люди могут почувствовать значительное ухудшение самочувствия, с возможностью обострения тех или иных хронических процессов. Вследствие этого, проектирование вентиляционных систем для современных фитнес-клубов должно осуществляться в соответствии со всеми предписанными правилами и нормативами.

Нормы кратности воздухообмена для фитнес-центров

В спортзалах кратность воздухообмена (обновления воздушной массы) может быть разной, определяемой видом физической деятельности занимающегося спортсмена. Значение кратности воздухообмена указывает на степень интенсивности обновления газовой среды внутри спортивного помещения. При этом различные типы физических нагрузок предусматривают различные нормативные показатели обновления воздуха.

1. Для залов акробатической и силовой подготовки должен быть обеспечен приток на уровне 3 кубометров в час и вытяжка на уровне 2 кубометров в час.
2. Для судейских и тренерских комнат, а также для учебных классов, должен быть обеспечен приток на уровне 2 кубометров и вытяжка на уровне 3 кубометров.
3. Для гардеробных зон (верхняя одежда) предусматривается вытяжка на уровне 2 кубометров.
4. Для раздевалок при массажных кабинетах и душевых зонах предусматривается вытяжка на уровне 2 кубометров.
5. Для душевых предусматривается приток на уровне 5 кубометров в час и вытяжка на уровне 10 кубометров.
6. Для массажных кабинетов предусматривается приток на уровне 4 кубометров в час и вытяжка на уровне 5 кубометров.
7. Для помещений, в которых сушится спортивная одежка, предусмотрены одинаковые показатели для притока и вытяжки на уровне 2 кубометров в час.

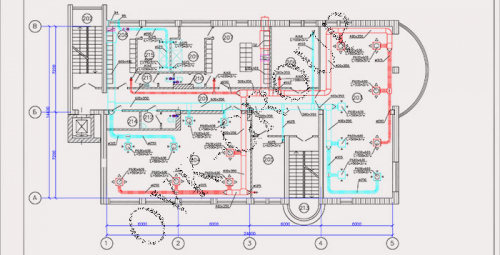

Составление проекта вентиляции для спортзалов и фитнес-центров

Рассчитывая избытки тепловой энергии для спортивных залов, глубина которых превышает 6 метров, нужно учитывать не только поступления солнечного тепла, но и поступления энергии от искусственного освещения, при условии, что его объекты находятся в зоне, удаленной от окон на 6 метров и более. Как правило, проведение расчетов сопровождается принятием общей освещенности помещения спортзалов на уровне 200 лк.

Важно соблюсти требуемую нормативную подвижность воздушной массы для сооружений физкультурно-оздоровительного характера. В спортивных залах это обеспечит занимающимся защиту от сквозняков, в бассейнах – поможет уменьшить интенсивность испарения водной среды с поверхности. Подвижность воздушной массы в зоне пребывания спортсменов измеряется в метрах в секунду. Ее максимальные показатели установлены в следующих пределах.

• Для залов бассейнов (включая ванны для оздоровительного плавания и процесса обучения плаванию для начинающих) максимальная подвижность составляет 0,2 метров в секунду.
• Для спортивных залов, где занимаются настольным теннисом или борьбой, подвижность составляет 0,3 метров в секунду.
• Для других спортивных залов, а также для подготовительных залов на территории бассейнов и на территории физкультурно-оздоровительных помещении, максимальная подвижность составляет 0,5 метров в секунду.

Не менее важным моментом будет необходимость поддержания оптимального уровня влажности воздуха. В спортивных залах слишком высокая влажность будет приводить к выпадению конденсата на ограждающих и металлических конструкциях. Особую опасность несет в себе выпадение конденсата на полу, поскольку спортсмены могут получить от этого серьезные травмы. На территории бассейна излишняя влажность может являться причиной появления плесени и повреждения ограждающих конструкций. Оптимальными показателями для относительной влажности для бассейнов являются нормированные 50-60%. Если говорить о спортивных залах, подготовительных залах бассейнов, а также физкультурно-оздоровительных помещениях, то здесь влажность должна поддерживаться в пределах 30-60%. Обратите внимание, что при составлении проекта бассейна, расположенного на территории фитнес-центра, нормативная температура воздуха должна превышать температуру воды на 1-2 градуса Цельсия. Это поможет значительно уменьшить интенсивность выделения влаги на водной глади бассейна.

Чтобы не допустить процессов конденсации на ограждающих конструкциях и поверхности оконных блоков, подача приточного воздуха повышенной температуры должна осуществляться в верхней части помещения, вдоль наружных окон и стен. Решетки вентиляции, через которые будет удаляться отработанный воздух, лучше ставить прямо над ванной бассейна. В энергосберегающих целях на территории бассейнов в фитнес-центрах используется приточно-вытяжная вентиляция на базе рециркуляционных устройств и осушителей. Уменьшить нагрузку на вентиляционную систему в период простоя бассейна поможет специальная пленка. Покрывающая водную гладь, она поможет защитить воду в бассейне от излишнего испарения.

Занимаясь проектированием отопительной системы, нужно обязательно учесть необходимость установки подогрева для дорожек, проходящих вдоль бассейна. Для этого используется традиционная система «теплых полов». Для бассейнов, а также для душевых зон, нужно использовать отопительные приборы, пригодные для использования во влажных помещениях. Использование обычных обогревателей недопустимо, поскольку в воздухе бассейна наблюдается высокое содержание хлора, являющегося причиной для запуска коррозийных процессов.

Заметим, что в бассейнах воздуховоды и трубопроводы также должны являться коррозийно-устойчивыми. Для этого могут использоваться такие материалы, как пластмасса или нержавеющая сталь. Антикоррозийные покрытия требуется использовать как для внутренних вентиляционных панелей, так и для соединительных узлов, крепежа, рамных элементов и т.д. Что касается оцинкованных изделий, то здесь могут наблюдаться «проплешины» на местах гибки и резов. Так что, горячее цинкование должно проводиться уже после того, как будут завершены гибочные и вырубные операции. Самые ответственные элементы должны дополнительно покрываться специальным эмалированным покрытием, наносимым на внутренние поверхности, входящие в контакт с влажными воздушными массами.

Вентиляция хлораторных помещений бассейна, а также складов хлора должна относиться к системам периодического действия. Здесь удаление загрязненных воздушных масс будет осуществляться из разных зон в разных объемах. Отталкиваясь от общего объема вытяжки, треть должна приходиться на верхнюю зону и две трети на нижнюю. Проводя теплотехнические расчета конструкций ограждения для залов бассейна, уровень относительной влажности должен составлять 67%, при температуре воздуха +27 градусов Цельсия.

Как рассчитывается вентиляция спортивных помещений?

Перед тем, как ставить вытяжку, необходимо вычислить объем воздушных масс, необходимый для функционирования помещения при загрузке определенным числом посетителей. Расчетная формула будет представлять собой произведение количества занимающихся спортом людей на нормативный объем потребления воздушной массы, характерный для проведения интенсивных спортивных занятий. Так, для фитнес-клубов нормативным показателем является 80 кубометров заменяемого воздуха в час.

Вентиляционные мощности для фитнес-центров будут находиться в тесной взаимосвязи с площадью спортивного зала. Здесь, для определения требуемого объема воздуха, нужно перемножить показатель кратности обновления воздуха из нормативных документов (зависит от того, как именно используется то или иное помещение), площадь спортзала, а также высоту его потолков. Определив произведение трех указанных показателей, можно будет узнать требуемую мощность приточной вентиляции. Грамотные специалисты всегда используют две формулы одновременно. Сравнив их между собой, нужно будет отдать предпочтение тому показателю производительности, который будет являться большим.

Производя расчетные действия, касающиеся определения параметров вентиляции для спортивных залов, нужно отсортировать помещения с одинаковой схемой расчета воздухообмена. Некоторые помещения просчитываются по кратности, некоторые – по количеству зрителей и спортсменов и т.д. Если спортзал отличается крупными размерами, то нужно производить расчеты по максимальному числу зрителей и спортсменов. Для небольших площадей можно использовать методику расчета по кратностям. Все полученные в результате расчетов значения суммируются, после чего увеличиваются на 15-20 процентов. Подобный прирост необходим для форс-мажорных случаев непредвиденного падения производительности вентиляционной системы, либо для ситуаций, когда количество людей в зале превышает расчетный показатель. В результате мы получаем требуемую часовую производительность линии приточной вентиляции. Производительность вытяжной системы обычно приравнивается к мощности притока, что является актуальным и для спортивных помещений.

Выбор вентиляционного оборудования будет осуществляться по полученным данным. Заметим, что сегодня практически нигде не используются вентиляционные системы старого образца, в которых вентиляторы, обогревательные элементы и другие составные части устанавливаются отдельно. Гораздо более эффективными являются современные системы готового формата, объединенная конструкция которых может развивать максимальную производительность и выполнять ряд основных и дополнительных функций. Подобные системы могут не только вентилировать воздух, но и заниматься его кондиционированием, нагревом (рекуперация тепла), фильтрацией и т.д.

Правильности проводимых расчетов нужно уделить особое внимание. Ошибки, которые будут допущены на данном этапе, в разрезе обустраиваемой вентиляции для спортзалов являются практически неустранимыми. Потребуется или наращивать мощность системы, или полностью заменять дорогостоящее вентиляционное оборудование, с временным, но полным прекращением деятельности фитнес-центра, что также приведет к значительному увеличению расходов. Так что, настоятельно не рекомендуется проводить расчетные процедуры самостоятельно. Требуется обращаться к опытным специалистам, которые смогут учесть все нюансы просчитываемой площади и не забыть о важных положениях существующих нормативов.

Распространенные ошибки при составлении вентиляционных проектов для фитнес-центров

Пожалуй, самой частой ошибкой является использование мощности естественной вентиляции в качестве замены принудительной вентиляционной системе. То есть, владельцы помещения не предусматривают установку механического вентиляционного оборудования, надеясь на то, что вентиляции помещения жилого фона (на базе которого и обустраивается спортзал) окажется вполне достаточно. Из других распространенных ошибок выделим следующее.

• Неправильно проведенные расчеты производительности вентиляционной системы, при которых выбирается меньший показатель из двух указанных выше формул (по кратности и количеству посетителей).
• Экономия на выбираемом вентиляционном оборудовании, с выбором моделей системы недостаточной мощности. При высокой загруженности фитнес-центра такая вентиляция не сможет справиться с нагрузкой, выдавая параметры, далекие от оптимальных и нормативных.
• Неправильно просчитанная разводка воздуховодной сети. Если каналы воздуховода будут иметь маленькое сечение, то при работе на высоких мощностях система будет создавать слишком высокую скорость воздушного потока. В этом случае будет наблюдаться сильный сквозняк из воздуховода, некомфортный для разгоряченных спортсменов. Кроме того, может повышаться шумность работы вентиляции.

Напоследок заметим, что вентиляционные системы для тренажерных залов, фитнес-центров, залов для занятий танцем, боксом и другими видами физической активности, являются одной из важнейших частей инженерной системы всего здания или сооружения. Эффективность и комфорт проводимых тренировок будет во многом определяться именно фактом наличия необходимого объема свежего воздуха, имеющего конкретные, тщательно просчитанные параметры.

Варианты вентиляционных систем для спортзалов

В современных спортзалах и фитнес-центрах чаще всего используется вентиляционная схема приточно-вытяжного типа. На нее ориентируются в помещениях средней и крупной площади, в фитнес-залах, тренажерных залах и прочих учреждениях, занятия в которых сопровождаются интенсивными физическими нагрузками большого числа спортсменов (от 10 посетителей и более). Вентиляционная система будет доставлять свежий приточный воздух через воздуховоды, смонтированные под углом. Приточные решетки будут размещены равноудаленным образом, с удалением от поверхности пола на 3,5-4 метра. Это позволит собрать под потолком значительные массы отработанного воздуха, наполненного лишней тепловой энергией и влагой. Удаление указанных масс будет осуществляться использованием канального вентилятора высокой мощности, либо вентиляционных установок, устанавливаемых на крыше.

Во многих случаях функционирование системы приточно-вытяжной вентиляции потолочного типа дополняется элементарным открытием окон, что позволяет более быстро удалить отработанную воздушную массу естественным путем. Настоятельно рекомендуется заложить в проект соответствующую возможность, расположив оконные блоки в верхней части тренажерного зала. Можно использовать оконные системы, створки которых имеют возможность открываться в режиме проветривания. Это особенно актуально в холодное время года, с возможностью удалить отработанный воздух в перерывах между занятиями или в то время, когда спортзал не функционирует.

Помимо приточно-вытяжной вентиляции, в спортзалах могут обустраиваться и другие вентиляционные схемы. Конкретный выбор системы будет определяться особенностями планировки помещения и особенностями его функционирования (к примеру, степенью интенсивности эксплуатации). В отдельных зданиях небольшой площади могут обустраиваться системы на базе одного притока или, наоборот, одной вытяжки. Поступающий воздух может подвергаться обработке путем охлаждения/обогрева, с целью формирования более оптимальных условий для тренировочного процесса. Если вентиляция обустраивается на крупных объектах, способных вместить свыше 1000 человек, то рекомендуется сделать зонирование площади. Тренировочная и соревновательная область будет охватываться одной вентиляционной системой, а зона для посетителей – другой, независящей от первой. Уменьшить затраты на кондиционирование или обогрев воздуха можно с помощью системы рециркуляции.
