Нормативные требования к современным вентиляционным системам

Разработка профессиональных проектов, касающихся вентилирования жилых, производственных и общественных зданий, связывается с проведением тщательного анализа, основанного на переработке большого объема технической информации. Данные берутся из не только из технического задания и локальных замеров, но и из специализированной документации. В частности, необходимо обращать внимание на нормы проектирования вентиляционных систем, представляющие собой свод правил, обязательных к выполнению. Если не соблюдать указанные правила, спроектированная вентиляционная система будет забракована государственной экспертизой, что приведет к необходимости ее доработки.

Что входит в проектную документацию?

Вентиляционная система представляет собой составную часть архитектурно-строительного проекта. Это важный элемент общей документации, в который входит следующее.

1. Титульный лист. Здесь указывается название проекта, а также данные, касающиеся подрядчика и заказчика. Обязательно прописываются фамилии подписантов.
2. ТЗ. Техническое задание представляет собой подробную информацию, касающуюся пожеланий заказчика, а также методов их воплощения в жизнь с использованием конкретного оборудования и производственных технологий.
3. Графическая часть. Представляет собой чертежный набор, в который входят аксонометрические схемы, схемы зонирования, деталировки используемого оборудования, общие вентиляционные планы, а также планы отдельных узлов. Графическую часть можно нарисовать своими собственными руками, либо использовать для этого специальное чертежное ПО.
4. Пояснительная записка. Представляет собой текстовый документ, объединяющий информацию о проведенных расчетах. Сюда входят расчеты кратности обмена воздуха, суммарной мощности вентиляционных устройств, автоматических управляющих систем (с подробным описанием).
5. Спецификация вентиляционного оборудования.
6. Лист согласования графической и технической части с дизайнером и архитектором.

Дополнительно необходимо будет провести несколько расчетов, не включаемых в пояснительную записку. Примером являются аэродинамические расчеты, а также расчеты теплопотерь для ограждающих конструкций. Настоятельно рекомендуем обращаться за профессиональной помощью только к тем компаниям, которые включены в реестр саморегулируемых организаций (СРО). Такие компании строго контролируют деятельность своих участников.

Требования нормативов

Вентиляционные проекты в обязательном порядке проходят государственную экспертизу, документы которой включаются в общую документацию. Благодаря экспертизе удается исключить потенциальную возможность использования некорректных данных, идущих вразрез с нормативной документацией. Обратите внимание, что проект вентиляционной системы для жилых одноэтажных домов государственную экспертизу не проходит.

До мая 2011 года специалисты в области проектирования использовали в качестве базового рабочего документа СНиП 41-01-2003. Но потом был введен в действие документ СП 60.13330.2012, представляющий собой актуализированный свод нормативных правил. Помните, что каждый свод правил или СНиП имеет в себе ссылки на другие нормативные документы, в том числе на те или иные ГОСТы.

Естественная вентиляция или искусственная вентиляция?

Под естественной вентиляцией подразумевается система, в которой основной движущей силой является разность давления и температуры между уличным и внутренним воздухом. Под механической или искусственной вентиляцией подразумевается система, в которой движение масс воздуха побуждается специализированным механическим оборудованием. При выборе того или иного варианта необходимо учитывать следующие моменты.

• Эффективная система вентиляции должна гарантировать достижение нормативных микроклиматических показателей и, по возможности, следить за тем, чтобы они не отклонялись от нормы.
• Механическая вентиляция актуальна для помещений, в которых не удается достичь выполнения нормативных требований естественным путем. Кроме того, соответствующее оборудование нужно устанавливать на производстве, сопровождающемся опасными выбросами. Здесь вытяжка и приточка
• Искусственная вентиляционная система закладывается с целью предоставления возможности поддержания оптимального температурного режима. Естественная вентиляция может не справиться с этой задачей, что приводит к появлению избытков влаги и тепла, с возникновением нарушений в работе оборудования.
• Если система подбирается для работы в климатических районах с температурой воздуха от -40 градусов Цельсия, то в обязательном порядке должна быть задействована принудительная система проветривания.
• Активная защита от пожара представляет собой комплекс мер по подпору воздуха за счет использования механической вентиляции на участках эвакуации людей. Речь идет о лифтовых шахтах, тамбур-шлюзах, а также лестничных клетках.
• В отдельных жилых, общественных и производственных помещениях допускается использование естественной вентиляции при наличии световых окон, а также при возможности организовать воздухообмен из расчета 30-40 кубометров в час на человека.
• Осуществляя расчет естественной вентиляционной системы, необходимо учитывать разность плотности воздуха внутри и снаружи помещения. Обычно выбираются показатели плотности внутреннего воздуха, характерные для зимнего периода, и показатели плотности уличного воздуха при температуре +5 градусов Цельсия. Это актуально не только для жилых, но и для общественных и административных зданий.
• Если речь идет о производственных объектов, то здесь необходимо обеспечить степень интенсивности естественного проветривания в соответствии с переходными нормативными параметрами.
• В горячих цехах, где имеет место переизбыток тепловой энергии, нужно ставить на приточную часть дополнительное мощное вентиляционное оборудование. Речь идет о системе местного или общего воздушного душирования.

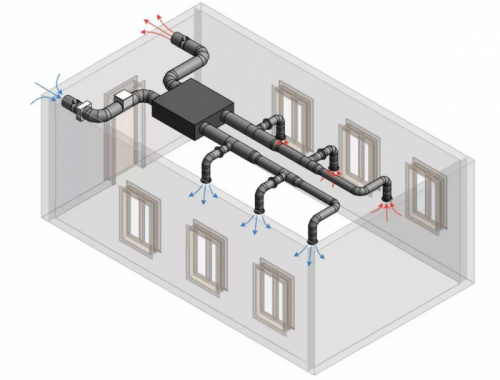

Приток и вытяжка

Разница между приточной и вытяжной вентиляцией заключается в направлении движения воздуха. Если приточная вентиляция занимается подачей воздуха в помещение, то вытяжная вентиляция удаляет отработанный воздух, который отправляется на улицу. С точки зрения типа побуждения выделяются естественные, искусственные и комбинированные системы вентиляции. Главной особенностью проведения расчета таких систем будет определение оптимальной кратности обмена воздуха, в зависимости от того, какой тип помещения имеется в виду. К примеру, если речь идет о раздевалке, то здесь достаточно обеспечить воздухообмен на уровне 2-3 раз в час. А вот для производственного лакокрасочного цеха показатели кратности воздухообмена должны составлять 15-17 раз в час.

При расчете мощности оборудования нужно учитывать баланс воздухообмена. Если вы удалите количество воздуха, превышающее подачу, то сформируется существенная разница между наружным и внутренним давлением. Работать и жить в такой атмосфере достаточно сложно.

Общая и местная вентиляционная система

Под общей (общеобменной) вентиляционной системой подразумевается комплекс оборудования, занимающийся обслуживанием всего здания в целом. Локальная или местная вентиляция будет подавать и удалять воздух на определенном участке здания или даже на определенном рабочем месте. Здесь необходимо учитывать следующие требования.

• Общая вентиляция не должна проходить сквозь несколько пожарных отсеков. Для каждого отсека формируется отдельная вентиляционная схема.
• Имеется возможность спроектировать общую вентиляционную систему для общественных и жилых помещений, для лабораторий, а также для производств категории Д. Нужно только проследить за тем, чтобы все эти помещения находились в одной и той же противопожарной секции.
• Нельзя объединять в единую ветку системы, оснащающиеся системой рекуперации и работающие без нее.
• Локальная система удаления вредных веществ 1 и 2 классов должна быть рассчитана с учетом наличия запасного вентилятора. Данное устройство будет гарантировать достижение нормативных показателей ПДК, если основные отсосы сломаются.
• Если на объекте смонтирована аварийная вентиляционная система, обеспечивающая достижение нормативных показателей ПДК, использование резервных устройств не является обязательным.
• Местные отсосы воздуха от станочного оборудования должны быть спроектированы в рамках отдельной ветки, при условии, что образующиеся в процессе их работы вещества могут формировать взрывоопасные соединения.

Моноблочная и наборная вентиляция

Наборная вентиляционная система включает в себя отдельные модули, выполняющие те или иные функции. Речь идет об охладителях, фильтрующих устройствах, вентиляторах, системах автоматизации и т.д. В собранном виде указанные узлы могут быть поставлены либо в отдельном помещении, либо под фальш-потолком. Что касается моноблочной вентиляционной системы, то она, в соответствии с названием, будет включать в себя один единственный блок, объединяющий все составные элементы. Блок характеризуется максимальной изолированностью, в том числе и от шумов, доносящихся изнутри. Часто в моноблочную систему включается рекуператор, позволяющий существенно экономить на отоплении помещения.

Элементы вентиляционной системы

Речь идет о механизмах и устройствах, главными частями которых являются приточные камеры, кондиционеры, вентиляторы, нагреватели воздуха, глушители шумов, клапаны, фильтры и т.д. Комплектация и мощностью указанного оборудования подбираются путем проведения точных расчетов, с учетом кратности обмена воздуха, а также подсосов через двери, окна и трещины. Нормативные показатели эксплуатирующегося оборудования можно найти в документации, предоставленной производителем данных устройств. С точки зрения защищенности, вентиляционное оборудование может быть стандартным или взрывозащищенным. Стандартное оборудование может монтироваться в большинстве помещений. Специализированное взрывозащищенное оборудование предназначается для особых лабораторий и цехов, в рамках которых ведется работа с взрывоопасными и быстровоспламеняющимися соединениями.
