Противопожарный клапан КЛОП-1 60 НО электромагнитный привод

Описание противопожарного клапана КЛОП-1 НО ei60 ЭМ (электромагнитный привод)

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП-1 с пределом огнестойкости 60 минут предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. КЛОП-1 может устанавливаться в проёмах стен, перекрытий, подвесных потолков, а также в торцах и на отводах воздуховодов.

Стандартные клапаны КЛОП-1 EI60 не предназначены для установки в помещениях категорий А и Б по взрывопожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1В EI60 или КЛОП-2В EI60 во взрывобезопасном исполнении.

Предел огнестойкости клапанов КЛОП-1 60 в режиме нормально открытого (огнезадерживающего) клапана:
• при расположении привода со стороны теплового воздействия – EI 60;
• при расположении привода со стороны, противоположной тепловому воздействию – EI 60;
• при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 60;
• строительной конструкции с нормируемым пределом огнестойкости - EI 60;

Канальные клапаны КЛОП-1 60 НО с электромагнитным приводом могут устанавливаться как в огнестойкой строительной конструкции (противопожарной преграде), так и за ее пределами на участке огнестойкого воздуховода независимо от направления возможного теплового воздействия на их конструкции. В соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде. Выполнение требования п. 6.11 обеспечивается наличием кожуха, защищающего привод НО клапанов как при их установке в огнестойкой строительной конструкции, так и при установке клапанов на участке воздуховода за пределами данной конструкции.

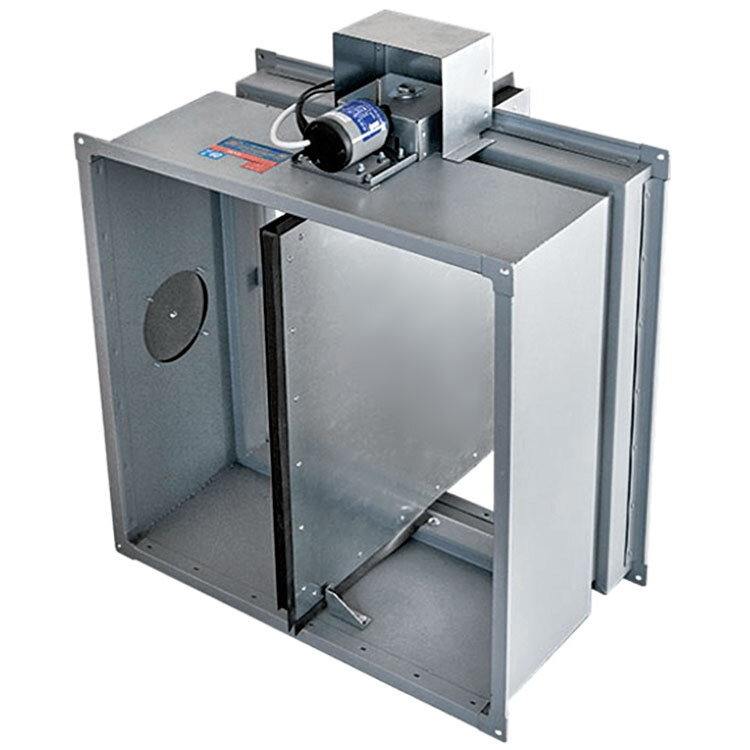

Конструкция огнезадерживающего клапана КЛОП-1 НО ei60

Клапаны КЛОП-1 НО прямоугольного сечения выпускаются только «канального» типа с двумя фланцами. Корпус прямоугольных клапанов КЛОП-1 изготавливается из углеродистой холоднокатаной стали с последующей окраской.

По специальному заказу корпус может быть изготовлен из нержавеющей стали. Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали (исп. «нерж. сталь»), остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием. Заслонки клапанов заполнены термоизоляцией. Привод клапанов устанавливается снаружи корпуса.

Управление заслонкой клапана КЛОП-1 НО ЭМ 12/24/220

На Нормально-Открытые КЛОП-1 устанавливается электромагнитный привод на 12В, 24В или 220В, в комбинации с тепловым замком или пружинный привод с тепловым замком на 72°С (по специальному заказу на 93°С или 141°С).

Принцип работы КЛОП-1 ЭМ. Клапан с электромагнитным приводом КЛОП-1 НО ЭМ срабатывает при подаче питающего напряжения на электромагнит или разрыве теплового замка. При этом рычаг электромагнита освобождает заслонку и возвратная пружина переводит заслонку из исходного положения в рабочее. В рабочем положении заслонка фиксируется ригелем. Перевод заслонки из рабочего положения в исходное осуществляется вручную при помощи специального ключа, входящего в комплект поставки клапана.

Способы управления заслонкой противопожарных клапанов КЛОП-1 с электромагнитным приводом:
• автоматически, по сигналу пожарной автоматики;
• автоматически, при срабатывании теплового замка;
• дистанционно, с пульта управления;
• от рычага/кнопки на приводе клапана.

Принцип работы КЛОП-1 ТЗ. Клапан с пружинным приводом КЛОП-1 НО ТЗ с тепловым замком в исходном положении находится в открытом состоянии. Клапан срабатывает при достижении температуры внутри системы 72 С. При этом происходит разрушение теплового замка и возвратная пружина переводит заслонку из исходного положения в рабочее (заслонка закрыта). Возврат заслонки в исходное положение происходит вручную с заменой теплового замка.

Способы управления заслонкой противопожарных клапанов КЛОП-1 с пружинным приводом:
• автоматически, при срабатывании теплового замка;

Структура обозначения клапанов КЛОП-1 обычного исполнения при заказе

КЛОП-1(60)-НО-ЭМ(220)-350х300-К, где:
• КЛОП-1(60) - огнезадерживающий КЛОП-1 с пределом огнестойкости 60 минут
• НО - Нормально-Открытый
• ЭМ(220) - электромагнитный приводов на 220В
• 350х300 - размер внутреннего сечения 350х300 мм
• К - с клеммной колодкой

КЛОП-1(60)-НО-ЭМ(24)-450х400-Н, где:
• КЛОП-1(60) - огнезадерживающий КЛОП-1 с пределом огнестойкости 60 минут
• НО - Нормально-Открытый
• ЭМ(24) - электромагнитный приводов на 24В
• 450х400 - размер внутреннего сечения 450х400 мм
• Н - без клеммной колодки

КЛОП-1(60)-НО-ТЗ-550х500-Н, где:
• КЛОП-1(60) - огнезадерживающий КЛОП-1 с пределом огнестойкости 60 минут
• НО - Нормально-Открытый
• ТЗ - пружинный привод с тепловым замком (ТЗ(М) - пружинный привод с тепловым замком и микропереключателями)
• 550х500 - размер внутреннего сечения 550х500 мм
• Н - без клеммной колодки
