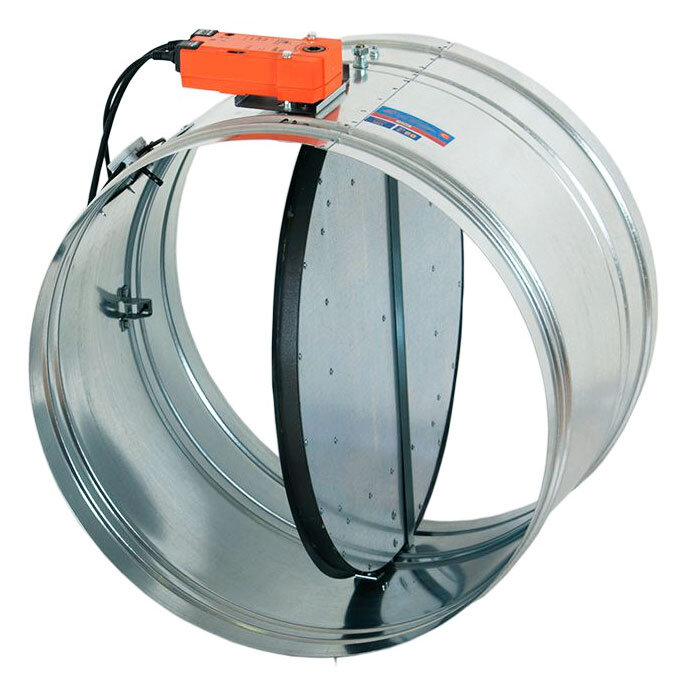

Круглый ниппельный клапан КЛОП-2 60 НО с приводом MB 24/220

Описание противопожарного клапана КЛОП-2 НО Нп ei60 круглого сечения

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП-2 с пределом огнестойкости 60 минут предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Круглый КЛОП-2 может устанавливаться в проёмах стен и перекрытий (с переходами), подвесных потолков, а также в торцах и на отводах воздуховодов.

Стандартные клапаны КЛОП-2 EI60 не предназначены для установки в помещениях категорий А и Б по взрывопожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1В EI60 или КЛОП-2В Нп EI60 во взрывобезопасном исполнении.

Предел огнестойкости клапанов КЛОП-2 60 Нп в режиме нормально открытого (огнезадерживающего) клапана:
• при расположении привода со стороны теплового воздействия – EI 60;
• при расположении привода со стороны, противоположной тепловому воздействию – EI 60;
• при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 60;

Круглые канальные клапаны КЛОП-2 60 НО с электроприводом могут устанавливаться как в огнестойкой строительной конструкции (противопожарной преграде), так и за ее пределами на участке огнестойкого воздуховода независимо от направления возможного теплового воздействия на их конструкции. В соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде. Выполнение требования п. 6.11 обеспечивается наличием кожуха, защищающего привод НО клапанов как при их установке в огнестойкой строительной конструкции, так и при установке клапанов на участке воздуховода за пределами данной конструкции.

Конструкция огнезадерживающего клапана КЛОП-2 НО ei60

Клапаны КЛОП-2 НО Нп круглого сечения выпускаются «канального» типа с нипельным соединением, т.е. безвинтовое соединение непосредственно в сечение круглого воздуховода. Корпус круглых клапанов КЛОП-2 изготавливается из оцинкованной стали.

По специальному заказу корпус может быть изготовлен из нержавеющей стали. Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали (исп. «нерж. сталь»), остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием. Заслонки клапанов заполнены термоизоляцией. Привод клапанов устанавливается снаружи корпуса.

Управление заслонкой клапана КЛОП-2 НО Нп МВ 24/220

На Нормально-Открытые КЛОП-2 МВ 24/220 устанавливается электромеханический привод с возвратной пружиной серии BFL, BLF, BFN, или BF (для больших клапанов до 3м²) в комбинации с термодатчиком. ТРУ (терморазмыкающее устройство) срабатывает при 72°С (по спец. заказу на 93 или 141°С). Сервоприводы MB имеют возможность ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания, а так же производить тестирование после установки. Все приводы МВ оснащены двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°).

Принцип работы КЛОП-2 НО с электроприводом : В исходном положении заслонка находится в открытом состоянии. Привод находится под напряжением, пружина взведена, но двигатель удерживает заслонку. Когда питание к сервоприводу перестаёт поступать, срабатывает пружинный возврат и заслонка переходит в рабочее положение (закрывается).

Варианты отключения питания на приводе (в результате чего срабатывает возвратная пружина):
• автоматически, по сигналу пожарной автоматики;
• автоматически, при срабатывании ТРУ (термодатчика);
• дистанционно, с пульта управления;
• от кнопки на ТРУ (термодатчика)
• при повреждении провода питания (к примеру, при пожаре)

Когда питание на сервопривод восстанавливается или поступает сигнал с пульта управления, с помощью электродвигателя, клапан вновь переходит в исходное состояние (заслонка открывается). Параллельно с тем как двигатель меняет положение заслонки, взводится пружинный возврат.

Структура обозначения клапанов КЛОП-2 Нп с ниппельным соеднением

КЛОП-2(60)-НО-МВ(220)-Нп-ф100-К, где:
• КЛОП-2(60) - огнезадерживающий КЛОП-2 с пределом огнестойкости 60 минут
• НО - Нормально-Открытый
• МВ(220) - электромеханический привод на 220В (конкретная модель зависит от размера заслонки)
• Нп - ниппельное соединение
• ф100 - размер круглого внутреннего сечения ø100 мм
• К - с клеммной колодкой

КЛОП-2(60)-НО-МВ(24)-Нп-ф125-Н, где:
• КЛОП-2(60) - огнезадерживающий КЛОП-2 с пределом огнестойкости 60 минут
• НО - Нормально-Открытый
• МВ(24) - электромеханический привод на 24В (конкретная модель зависит от размера заслонки)
• Нп - ниппельное соединение
• ф125 - размер круглого внутреннего сечения ø125 мм
• Н - без клеммной колодки
