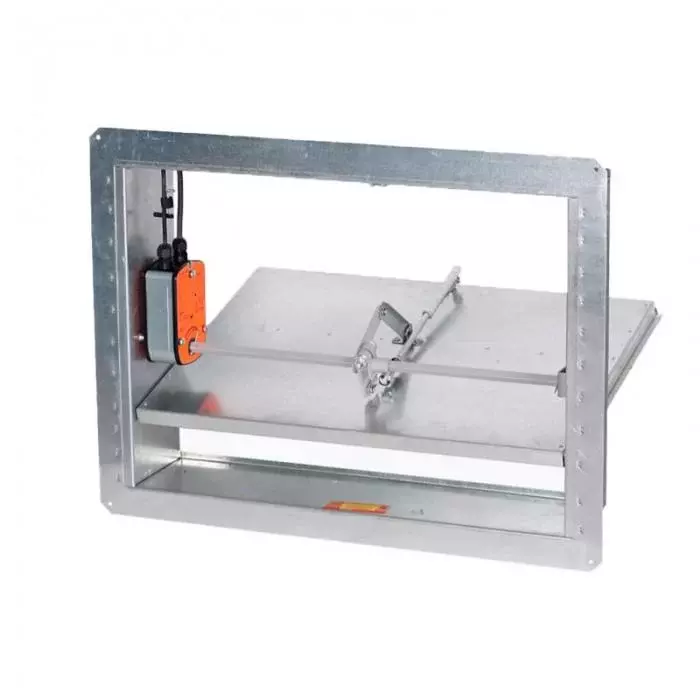

Клапан дымоудаления КЛАД-3 с приводом MBE стеновой

Стеновой клапан КЛАД-3 — разновидность противопожарного оборудования, предназначенного для установки в проёмах вентиляционных шахт, работающих на вытяжку или приток воздуха. Относится к категории огнестойких устройств, которые способны выполнять сдвоенные функции — сдерживания (блокировка канала при возгорании непосредственно в зоне обслуживания) и дымоудаления (выведение продуктов горения). Используется в качестве клапана противодымной вентиляции в составе систем, обслуживающих замкнутые помещения с присутствием людей.

Универсализм клапана противодымного КЛАД-3 объясняется пределом огнестойкости E120 (EI120), который гарантирует сохранение плотности и целостности в течение 120 минут даже при расположении в зоне возгорания.

Особенности и характеристики противодымного клапана КЛАД-3-С стенового типа:
• Предел огнестойкости в режиме пожарного нормально-закрытого – EI 90;
• Предел огнестойкости в режиме дымового – EI 90;
• Исполнение - стеновое, с присоединительными фланцами с одной стороны;
• Материал корпуса и заслонки - оцинкованная сталь;
• Альтернативные материалы - окрашенная углеродистая сталь;
• Расположение электропривода - внутри (ВН)
• Марка привода - MBE (24/220).

Применение клапанов дымоудаления КЛАД-3-С в системах противодымной вентиляции

Клапан противодымный КЛАД-3 соответствует требованиям, которые предъявляются к различным клапанам систем дымоудаления. К ним относятся клапаны противодымной вентиляции, работающие на выведение продуктов горения, а также компенсирующие потери в объёме за счёт притока свежего воздуха. Кроме того, клапаны этой серии могут применяться для устройства приточной вентиляции местного и общего назначения. В качестве примеров объектов установки можно привести подземные автомобильные парковки, протяжённые коридоры зданий общественного пользования, складские и офисные помещения.

Конструкция дымовых КЛАД-3 канального типа с электроприводом MBE

В состав конструкции клапана дымового КЛАД-3 входят следующие детали и узлы:
• Корпусная оболочка — короб прямоугольной формы, изготовленный из оцинкованной стали, оснащённый соединительным фланцем для крепления к основанию. В качестве варианта предусмотрена возможность изготовления корпуса из углеродистой стали с последующим окрашиванием полимерным покрытием.
• Заслонка — запорный элемент клапана дымового КЛАД-3, предназначена для открытия или закрытия проходного сечения в зависимости от требований ситуации. Принцип работы предусматривает два положения — «открыто» и «закрыто», без возможности плавного регулирования размера проходного сечения.
• Реверсивный привод — управляющий механизм, который отвечает за функционирование клапана противопожарного КЛАД-3 в соответствии с потребностями вентиляционной системы. Клапаны такого типа комплектуются электроприводами MBE без возвратной пружины, подключение 24В или 220В.

Стеновое исполнение клапана дымоудаления КЛАД-3 по конструктиву аналогично канальному за исключением следующих моментов:
• модели этой серии оснащаются одним соединительным фланцем;
• электропривод клапанов систем дымоудаления КЛАД-3 располагается только на внутренней поверхности корпуса.

Нестандартные исполнения стеновых КЛАД-3-С

Варианты конструктивного исполнения клапанов дымовых КДМ-3 стенового типа:
• Корпус и заслонка изготавливаются из углеродистой холоднокатаной стали с последующей окраской.
• Кассетное исполнение — спаренные модели клапанов противодымной вентиляции. Для создания кассет применяются только клапаны с корпусами из углеродистой стали с защитным лакокрасочным покрытием.
