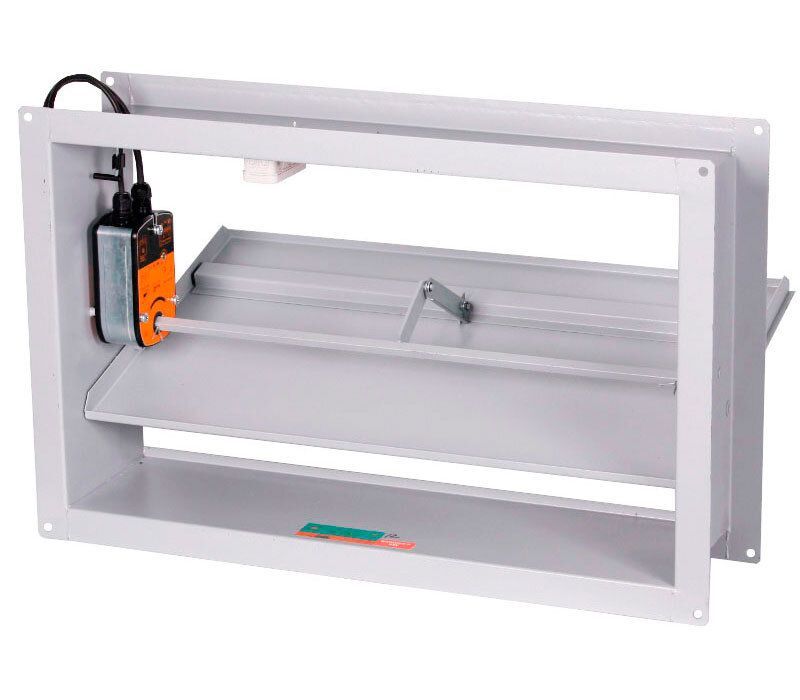

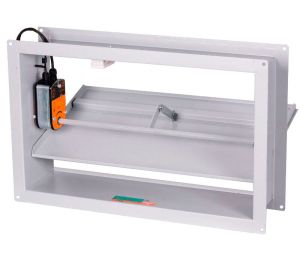

Клапан дымоудаления КЛАД-2 с приводом MBE канальный

Огнезадерживающие клапаны систем противопожарной защиты

Противопожарный клапан представляет собой устройство, предназначенное для закрывания или открывания вентиляционных каналов при возникновении аварийных ситуаций, связанных с пожарами и задымлениями. При поступлении сигнала о пожароопасной ситуации, устройства такого типа в автоматическом или ручном режиме переводятся в необходимое положение, которое препятствует распространению огня или способствует удалению продуктов горения. Это происходит за счёт перераспределения, перенаправления или перекрывания путей, по которым потоки воздуха поступают в помещения или удаляются из них.

На Российском рынке самые популярные системы пожарной и противодымной вентиляции выпускают компании: ВИНГС-М (марка КЛОП) и ВЕЗА (марка КПУ).

Разновидности противопожарных клапанов по конструктивному устройству

В зависимости от типа конструкции различают следующее оборудование для проёмов и каналов систем пожарной и противодымной вентиляции:
• <Канальный клапан — устройство, которое устанавливается непосредственно в составе вентиляционного канала. Изделия такого типа подбираются в соответствии с геометрическими размерами используемых воздуховодов. При монтаже крепятся к ответным элементам вентканала с помощью стандартных фланцевых соединений с двух сторон. (Пример - КЛОП-2 60 НО МВ)
• Стеновой клапан — эта разновидность изделий монтируется в стены зданий и сооружений, обеспечивая своевременное противодействие задымлению помещений при пожаре. В зависимости от модели и назначения, исполняют функции элементов приточной или вытяжной вентиляции. (Пример - КЛАД-2-С)
• Лифтовый клапан — эта разновидность устройств предназначена для установки в шахтах лифтов и служит для удаления дыма из внутреннего пространства. Это позволяет избежать отравления продуктами горения людей, которые оказались заблокированы в лифте в случае пожара.

Кроме того, все варианты огнезадерживающих ОЗК клапаны прямоугольного сечения<, для работы в системах с круглыми вентиляционными каналами — <клапаны круглого сечения.

Разновидности противопожарных клапанов по принципу действия и области применения

В зависимости от назначения изделия в составе вентиляционной системы, различают две основные категории клапанов:

Огнезадерживающий клапан — применяются в составе общеобменной вентиляции, а также в составе отдельно смонтированных приточной и вытяжной вентиляционных систем. Отвечают за создание препятствия для распространения огня и задымления, не допускают распространения аварийной ситуации по вентканалам. (Пример - КЛОП-1 90 НО МВ)

Клапан дымоудаления — обязательный элемент вентиляционной системы помещения, отвечающий за своевременное удаление продуктов горения (дыма, гари и содержащихся в них вредных веществ) за пределы защищаемого пространства. Использование этих устройств существенно снижает риск отравления людей угарным газов в случае возникновения пожара. (Пример - КЛАД-2-К)

По принципу действия, оборудование систем пожарной и противодымной вентиляции подразделяется на три категории:

Нормально-открытый клапан — разновидность изделий, заслонка которых всегда открыта, но закрывается при возникновении пожароопасной ситуации или обнаружении возгорания. Регулирование положения заслонки, в зависимости от модели и схемы подключения производится вручную, автоматически или дистанционно. (Пример - КЛОП-2 90 НО МВ)

Нормально-закрытый клапан — устройства, заслонка которых в исходном положении закрыта, а при пожаре открывается. Служат для оперативного удаления дыма из помещений и вентиляционных шахт. (Пример - КЛОП-2 90 НЗ МВЕ)

Клапан двойного действия — универсальная категория изделий, которые совмещают функции двух предыдущих разновидностей.

Противопожарные клапаны ОЗК специального назначения

Технические характеристики клапанов варьируются в зависимости от места практического применения. Большинство моделей по умолчанию не предназначены для работы в сложных климатических или эксплуатационных условиях. Для этого предусмотрены аналогичные по функционалу, но отличающиеся по применяемым материалам клапаны специального назначения.

Взрывозащищённые клапаны изготавливаются специально для применения в условиях помещений, которые относятся к категориям А и Б по классификации взрывопожароопасности. Чаще всего это относится к местам транспортировки, переработки или хранения взрывоопасных веществ. (Пример - КЛОП-1В 90 НО МВ)

Ещё одна разновидность изделий специального назначения — морозостойкий клапан, который служит для работы в составе вентиляционных систем неотапливаемых помещений, в которых температура воздуха может опускаться ниже 0 °С (до -30 °С).

Для применения в условиях объектов с возможными перепадами давления, а также с наличием агрессивных веществ и абразивных элементов в потоках транспортируемого воздуха, разработан клапан высокого давления.

Электроприводы для управления огнезадерживающими клапанами

Для управления противопожарными клапанами предусмотрено два варианта механизмов — электромагнитный и электромеханический приводы. Последние дополнительно подразделяются на приводы с возвратной пружиной или без. Наличие возвратной пружины свойственно для нормально-открытых клапанов. В качестве электромеханических электроприводов, часто используются приводы серии BFL, BFN, BLF или BF. С целью немного удешевить клапан могут использоваться аналоги с возвратной пружиной. (Пример клапана с электроприводом - КЛОП-1 60 НО Нп МВ, такая же модификация, но с электромагнитным приводом - КЛОП-1 60 НО Нп ЭМ)

При отсутствии возвратной пружины приводы называют реверсивными. Такой вариант оснащения предусмотрен для нормально-закрытых клапанов и устройств, работающих в составе систем дымоудаления. Тут так же используются приводы , только серии BLE, BEN или BEE, BE (для регулирования заслонок больших размеров), а так же могут устанавливаться аналоги без пружинного возврата. Несколько реже на клапаны систем дымоудаления применяются электромагнитные приводы без теплового замка. (Пример клапана с реверсивным - КЛОП-1 60 НЗ Нп МВ, такая же модификация, но с электромагнитным приводом - КЛОП-1 60 НЗ Нп ЭМ)

В зависимости от предусмотренной разновидности управления изделиями меняются доступные способы регулирования положения заслонки. Это объясняется тем, что для изделий предусмотрены различные исходные и рабочие положения, которые требуют прямо противоположных действий для регулирования заслонки.

Противопожарные клапаны (КПУ и КЛОП)

Для автоматизации ОЗК, компании ВИНГС-М и ВЕЗА применяют электроприводы . ВИНГС-М использует только , под своей торговой маркой. Это те же приводы , только с добавлением своего логотипа и приставки VIM (BLF 230 VIM или BLE 230 VIM). А вот ВЕЗА ещё предлагает аналоги от Siemens и электроприводы под собственной торговой маркой. Кстати, по аналогии с ВИНГС-М, на наклейках добавлены логотип и приставка VEZA (BLE 230 VEZA).

Наибольшей популярностью у ВИНГС-М пользуются противопожарные клапаны КЛОП-1 и усовершенствованные КЛОП-2 круглого или прямоугольного сечения. Обе серии выпускаются канального типа в следующих модификациях:

• КЛОП-1 (60/90) НО MB(24/220) и КЛОП-2 (60/90/120/180/240) НО МВ(24/220) - огнезадерживающее исполнение, в исходном положении заслонка открыта. В качестве управляющего механизма используются приводы MB с возвратной пружиной и термодатчиком.
• КЛОП-1 (60/90) НЗ MBE(24/220) и КЛОП-2 (60/90/120/180/240) НЗ МВЕ(24/220) - огнезадерживающее исполнение, в исходном положении заслонка закрыта. В качестве управляющего механизма используются реверсивные приводы MBE без возвратной пружины.
• КЛОП-1 (60/90) Д MBE(24/220) и КЛОП-2 (60/90/120/180/240) Д МВЕ(24/220) - противодымное исполнение, в исходном положении заслонка закрыта. В качестве регулирующего механизма используются реверсивные приводы MBE без возвратной пружины.

На КЛОП-1 электропривод установлен снаружи корпуса и защищён кожухом, на КЛОП-2 привод так же снаружи, но смещён за пределы закрытой заслонки и не имеет кожуха. Диапазон предела огнестойкости у КЛОП-2 больше, до EI240.

Аналогичные ОЗК клапаны производит ВЕЗА под своей торговой маркой - КПУ, круглого и прямоугольного сечения

• КПУ-1Н - предел огнестойкости EI90 или E90. Канальное исполнение с внешним расположением электропривода МВ/МВЕ и стеновое - электропривод МВ/МВЕ внутри.
• КПУ-2Н - варианты изготовления аналогичны КПУ-1Н, но предел огнестойкости выше - EI120 или E120.

По исходному положению заслонки КПУ-Н могут быть: Нормально-Открытые (НО), Нормально-Закрытые (НЗ) и дымовые (Д).

И клапаны КЛОП, и КПУ, могут иметь взрывозащищённое исполнение.
