Человеку естественно неустанно стремиться к энергосбережению. Но зачастую это стремление приводит к превращению дома в самый настоящий термос, удерживающий внутри себя не только драгоценное тепло, но и избыточную влагу. В частных домах, где уделено большое внимание термоизоляции помещений, обязательно нужно налаживать приточно-вытяжную вентиляционную систему. В противном случае, жильцы будут дышать загрязненным и отработанным воздухом, несущим в себе сплошной вред для человеческого здоровья. Основой вентиляционной системы является система каналов, через которых осуществляется приток и отвод воздушных масс. На базе канальной системы можно сформировать индивидуальные системы микроклимата, включив в них фильтрующие, нагревательные и тому подобные устройства. Принудительная вентиляционная система будет запускаться с помощью ПВУ (приточно-вытяжной установки), которая обычно включает в себя интегрированный рекуператор. Что же это такое?

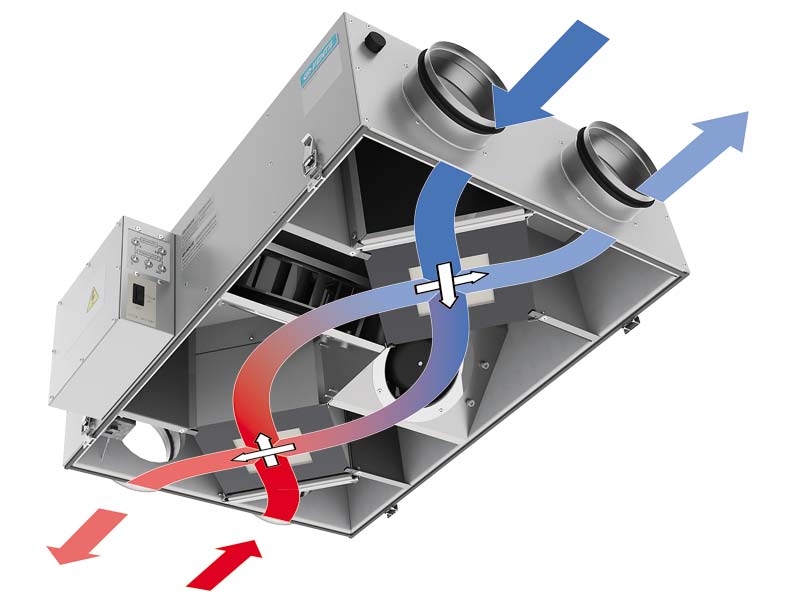

Под рекуператором подразумевается составная часть системы вентиляции помещения, которая призвана подготавливать воздух к максимально комфортному потреблению обитателями частного дома. Следует помнить, что рекуператор – это не основное, а вспомогательное устройство, которое действует в составе вентиляции, а не отдельно от нее. Так что, установить рекуператор без налаживания вентиляционной системы не получится. Как известно, нагреватели и кондиционеры относятся к приборам с высоким уровнем энергопотребления, тратящейся на охлаждение или нагрев воздушных масс. Работа самодельного или заводского рекуператора не требует большого количества электроэнергии. В отдельных случаях, подготовка воздуха осуществляется самым что ни на есть естественным путем. И даже если вы сможете приблизить воздух к заданной температуре всего на 2-3 градуса, не потратив на это ни одного ватта электроэнергии, то вы уже получите выгоду, поскольку мощным нагревательным приборам придется работать меньше обычного.
Важные моменты для самостоятельной установки приточно-вытяжных вентиляционных каналов
- Воздух из санузла и кухни наполнен различными вредными примесями. Перед тем, как этот воздух попадет внутрь приточно-вытяжной вентиляционной установки, настоятельно рекомендуется пропустить его через канальные фильтры с целью очистки.
- Забор воздуха из кухонного помещения должен осуществляться через кухонную вытяжку, которая также снабжается фильтром.
- При формировании самодельной вентиляционной системы на вентиляторах, без использования установки приточно-вытяжного типа, обращайте внимание на вентиляторы с минимальным уровнем шума, а также на включение в систему канальных глушителей.
- Полный воздухообмен в жилом помещении должен осуществляться за один час. Именно на этот показатель следует ориентироваться при выборе вентиляторов по уровню производительности.
В зависимости от выбранного варианта, будь это самодельная система на вентиляторах или приточно-вытяжная установка заводского типа, можно будет либо приобрести заводской ПВУ с рекуператором встроенного типа, либо купить отдельный заводской рекуператор, после чего встроить его в систему
Как производить расчеты при подборе приточно-вытяжной установки с рекуператором?
Расчеты будут приблизительно одинаковыми в любом из вариантов, описанных в предыдущем абзаце. Главным образом, вам нужно будет вычислить производительность установки или расход воздуха. Под производительностью понимают то количество воздуха, которое будет пропущено через установку в заданную единицу времени. Обычно измерительной единицей выбирается м3/час. Чтобы выбрать правильную модель ПДУ по производительности, необходимо вычислить объем воздуха в помещениях, подвергающихся вентиляции, после чего прибавить к получившемуся результату дополнительные 20 процентов. Они требуются на учет сопротивления решеток и фильтров вентиляционной системы. Отметим, что в случае со встроенным рекуператором момент сопротивления уже учтен и прописан в паспорте установки. Если вы проводите самостоятельные расчеты, обязательно делайте допуски и округления в сторону увеличения запаса производительности, мощности или объема.
Например, мы имеем частный дом с высотой потолков 2,4 метра, в котором есть две спальни по 12 квадратов, гостиная на 20 квадратов, санузел на 6 квадратов и 12-метровая кухня. Все вышеперечисленные помещения обслуживаются вентиляционной системой. Итоговый объем воздушных масс составляет (12+12+20+6+12) х 2,4, что равняется 148,8. Необходимо округлить данный показатель до 150 кубических метров. Помните, что выбирая более производительную установку, вы в последующем сможете расширить вентилируемую площадь за счет других помещений, либо просто увеличите рабочий ресурс устройства, не заставляя его работать на полную мощность.
Если вы не хотите приобретать заводскую установку из принципиальных соображений, желая создать оборудование своими руками, при проведении расчетов производительности необходимо будет учитывать вентиляторы, встроенные в вентиляционные каналы. Производительность вентиляторов была рассчитана при составлении проекта вентиляционных каналов, основываясь на требуемых объемах воздуха. Для выбора необходимой модели рекуператора нужно будет сложить производительность всех вентиляторов, работа которых направлена на приток к теплообменнику, после чего вычесть из получившегося показателя 25 процентов, забираемых сопротивлением системы, синхронной работой или переменным сечением. На каждом входе и выходе рекуператорного устройства дополнительно устанавливается вентилятор канального типа.
Возвращаясь к нашему примеру, мы имеем по одному установленному вытяжному и приточному вентилятору для каждой комнаты. Для двух спален и кухни площадью 12 квадратных метров индивидуальные расчеты будут показывать производительность на уровне 12*2,4+20%, что составляет 34,56 или 35 кубометров в час с округлением в положительную сторону. Для гостиной этот показатель составит 58 кубометров в час, а для санузла – 18 кубометров в час.Общая производительность вентиляторов составит 35*3+58+18=181 кубометр в час. При этом для расчета нагрузки на рекуператор придется отнять 25 процентов сопротивления, что составит 181-45,5=135,75. Можно округлить чуть более серьезно, получив расчетную нагрузку в 150 кубометров в час.
На заводских моделях рекуператоров часто можно заметить цифры 40-20, которые проставлены в маркировке. Это размерные показатели для приточных и отводных вентиляционных каналов, указанные в миллиметрах. Отметим, что 40-20 – это минимальные размеры теплообменников заводского производства. Существуют и более крупные модели устройств. Устанавливая рекуператор в прохладном месте, к примеру, на чердаке, необходимо в обязательном порядке утеплять воздуховоды.
Канальные теплообменники автономного типа – еще один вид современных рекуператоров, в простонародье называемых «проветривателями». Данные устройство способны обслужить одно помещение, что делает их частью децентрализованной вентиляционной системы. Для установки автономных теплообменников не требуется проведения расчетов. Можно просто выбрать нужную модель под объем вентилируемого помещения, который, разумеется, нужно будет знать заранее.
