Одной из главных систем частного дома является эффективная вентиляция. Она гарантирует внутренним помещениям качественный воздухообмен, просушку отделочных материалов и строительных конструкций, а также защиту предметов обстановки от появления плесени. Грамотно налаженная вентиляция, располагающаяся на крыше загородного дома, поможет значительно снизить риск появления конденсата и неприятных запахов, с одновременным выводом бытовых испарений за пределы помещений.
Новые дома должны оснащаться продуманной вентиляционной системой, основы которой закладываются на этапе составления проекта. При этом в современных домах системы вентиляции гораздо сложнее тех, что устанавливались в жилых зданиях прошлого века. В ней используются элементы коммуникационной сети, которые соответствуют современным строительным нормативам и требованиям, более строго относящимся к вопросу налаживания правильного воздухообмена. В данной статье мы подробно поговорим о том, как правильно проложить вентиляционные трубы, проходящие через пирог крыши, с отдельным затрагиванием момента обеспечения герметичности конструкции.
Вентиляционные узлы кровли

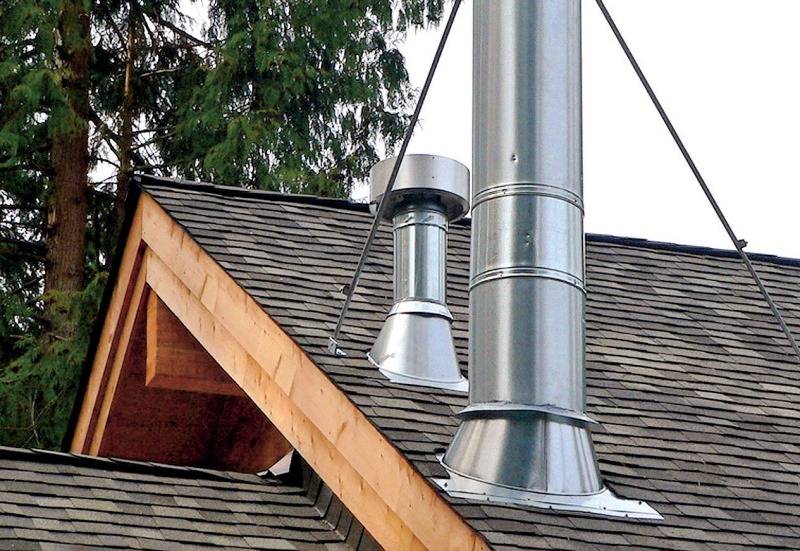

При проведении разных коммуникаций технического назначения трубы вентиляции обычно устанавливают на крыше. При этом процесс проведения воздушного трубопровода будет характеризоваться специфическими особенностями, с необходимостью тщательного соблюдения монтажных технологий. Проходные узлы вентиляции, вне зависимости от модели, обладают достаточно схожей конструкцией. Их используют не только для естественного, но и для принудительного удаления отработанного воздуха из помещения, с одновременным выводом испарений и конденсата на улицу. Главным правилом установки и размещения узловой вентиляционной трубы на крыше является обеспечение беспрепятственного прохода отработанных воздушных масс.

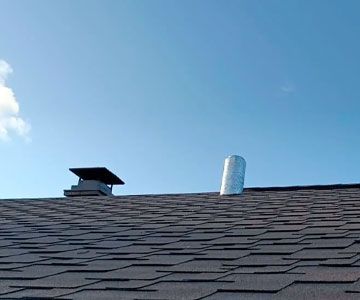

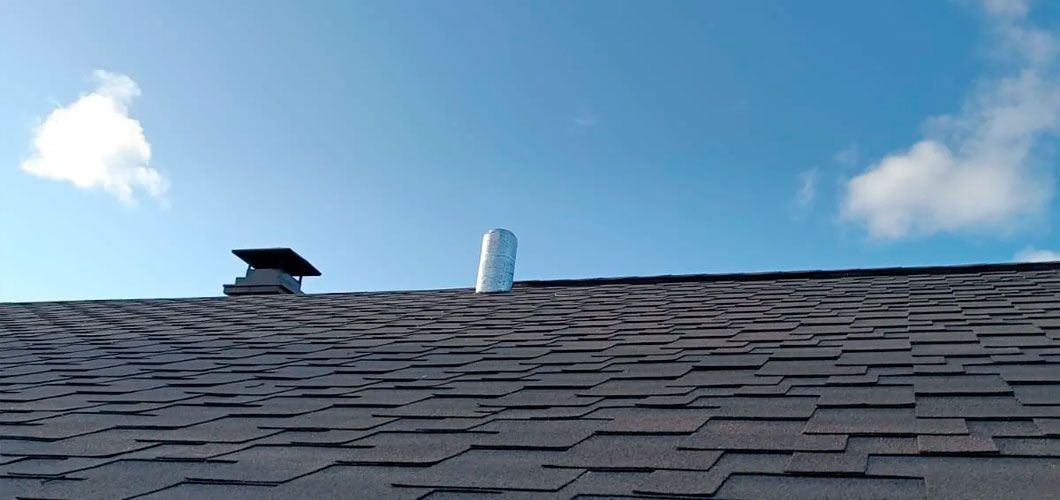

Если у вас скатная крыша, то вентиляционную трубу удобнее всего будет поставить возле конька. Подобная конструкция не потребует дополнительных действий по своему усилению, а также по монтажу защиты от образования снежных наносов. Чем ближе вытяжная труба будет находиться к хребту конька, тем меньшему давлению ветра она будет подвергаться. Но для образования хорошей тяги вентиляционная шахта (труба) должна возвышаться над коньком хотя бы на 50 сантиметров. Это правило не относится к кровельным вентиляторам и аэраторам, призванным осушать пирог кровли.
При создании проходной системы необходимо руководствоваться положениями ГОСТ 15150. В частности, в нем указывается, что толщина использующегося материала должна быть более 1,9 миллиметра, при диаметре окружности трубопровода от 10 до 12,7 сантиметра. Если узел имеет квадратное сечение, его размеры могут быть разными. Трубопровод обязательно покрывается антикоррозийным составом. Кольцо-опоры должно иметь больший размер, чем диаметры патрубка. Максимальная длина конструкции не должна превышать 1 метра. Узел системы прохода может помещаться на стакан из железобетона, либо непосредственно на кровлю.
Сегодня покупатели могут приобрести самые различные устройства специализированного или универсального назначения, позволяющие оперативно и герметично оформить проход кровли как с целью обустройства внутренней системы вентиляции, так и с целью осушения кровельного пирога. Форма и размер обустраиваемого выхода будут определяться видом и толщиной покрытия, а также особыми характеристиками как самого материала, так и всей вентиляционной системы в целом. Выбор типа обустраиваемой вентиляции, в свою очередь, будет определяться теми условиями, которые характерны для внутренних помещений частного дома. Это и уровень влажности, и уровень загазованности, и степень запыленности и т.д.
Зачем нужна эффективная система воздухообмена?
Воздушный обмен в доме гарантирует не только комфортабельность нахождения в помещениях, но и обеспечение здоровой атмосферы. Ведь внутренний воздух может содержать достаточно вредные вещества, постоянное вдыхание которых приведет к проблемам со здоровьем. Примером является углекислый газ. Обитатели домов выдыхают его в больших количествах, и если излишки углекислого газа не будут удаляться из помещения, его концентрация может оказаться опасной для здоровья, а то и для жизни. Обратите внимание, что углекислоту образуют не только люди, но и работающие отопительные и нагревательные приборы, включая камины, печи, котлы и т.д. Окись углерода – крайне токсичное летучее образование, которое обязательно должно вытесняться из помещения массами свежего воздуха.
Еще одним неприятным веществом, витающем в плохо проветриваемой атмосфере помещения, является водяной пар. Опять же, основным источником его появления является как сам человек, так и его жизнедеятельность. Когда мы сушим и гладим белье, набираем ванну или ставим на огонь кастрюлю с водой, в воздухе появляется избыток водяного пара, приводящий к переувлажнению домашней атмосферы. Влага будет появляться на ограждающих конструкциях, на отделке и т.д. Со временем, она превратится в плесневый грибок, со всеми вытекающими последствиями. И не забудьте, что влажные поверхности горячо любимы пылевыми клещами.
При выборе варианта кровельной проходки, необходимо ориентироваться на рабочую эффективность, которой требуется достичь в результате. В результате проведенных расчетов проходка может оснащаться стандартной защитной решеткой, дефлектором или вентилятором. Что касается норм воздухообмена, то здесь все будет зависеть от функционального назначения помещения. Так, вентиляция на кровле должна гарантировать замену воздуха на кухне в объеме 55 или 65 кубометров в час (для электрических и газовых плит, соответственно). В отдельном туалете и отдельных комнатах норма воздухообмена составляет 25 кубометров, а помещениях подсобного назначения – 14 кубометров в час.
Сложив все вышеперечисленное для среднестатистического частного дома, мы получаем около 200 кубометров свежего воздуха, который должен поступать и выводиться за пределы помещения в течение часа. В соответствии с правилами, эффективность воздухообмена может быть снижена в ночное время максимум на 40 процентов. Что касается кухонь, то их нужно дополнительно оснащать устройствами, позволяющими регулярно увеличивать воздухообмен до показателя в 120 кубометров в час.
Конструкция прохода вентиляции
Вентиляционный проход имеет определенные конструктивные особенности, которые позволяют ему не только выводить отработанный воздух, но и обеспечивать кровле надежную герметизацию, с защитой от попадания на чердак атмосферных осадков. Вентиляционные узлы включают в себя переходники с диаметра на диаметр. Переходник устанавливается в патрубок, который, в свою очередь, крепится на бетонном стакане. Узловые системы крепятся анкерами, которые можно найти в стандартном комплекте. Крепление на металлической основе осуществляется аналогичным образом, с той лишь разницей, то вместо стакана из бетона мы имеем дело со стаканом из металла.
Частью узловой структуры является опорное кольцо. Именно благодаря ему становится возможным гарантировать идеальное соединение вентиляционной конструкции с кровельной поверхностью. Фланцы сцепления будут делать крепление более надежным. Нижний фланец соединяется с воздуховодом, тогда как верхний играет роль опоры для вентиляционного зонта (защита патрубка от атмосферных осадков). Внутри вентиляционной трубы находится специальное кольцо, обеспечивающее эффективный отвод конденсата.
Какой вентиляционный проход вам нужен?
Современные производители выпускают проходные узлы индивидуального исполнения, которые подходят для разных типов кровли. Необходимые консультации по выбору правильного узла вы сможете получить у продавца специализированного магазина, продающего как кровельные материалы, так и конструкции прохода через кровлю. Узлы прохода специализированного назначения оснащаются современными системами, позволяющими контролировать прохождение воздушных потоков. Подобное оборудование позволяет обеспечить уровень комфорта в соответствии с современными требованиями. Разумеется, чем сложнее будет система, тем больше навыков потребуется для ее правильной установки. Перед тем, как покупать проходной узел высокотехнологичного типа, подумайте о том, насколько целесообразным будет данное приобретение. При небольших объемах внутренних помещений вполне можно будет обойтись стандартными механическими моделями проходных узлов.
По сути, узел прохода представляет собой обычную трубу с заглушкой. Но вид и параметры узлов могут меняться от модели к модели. Рассмотрим общую классификацию современных проходных узлов.
- По наличию клапана. Модели без клапанов будут стоить дешевле, но они не будут давать возможность регуляции процесса вывода отработанного воздуха путем перекрытия потока. Бесклапанные узлы часто используются в зданиях частного типа. Что касается клапанных моделей, которые оснащаются соответствующими регулирующими заслонками, то они хорошо подходят для производственных и административных помещений, не нуждающихся в регулярном функционировании вентиляционной системы.
- По наличию утепления. Утепленные модели имеют на борту слой стекловаты или базальтового утеплителя. Если вентиляционная труба на крышу располагается большей частью на улице или на достаточном удалении от кровельного конька, нужно выбирать именно такой вариант. Неутепленные узлы используются только в мягком климате. При этом утеплительный слой будет являться надежной защитой от образования большого количества конденсата, неизбежно возникающего вследствие температурного перепада и контакта с отработанным воздухом.
- По степени автоматизации. Механические модели имеют специальный тросик, пользуясь которым, вы можете управлять потоками воздуха в ручном режиме. Автоматические модели узлов оснащаются котроллером, который управляет вентиляционной системой самостоятельно.
Модели вентиляционных узлов и проходов характеризуются индивидуальной маркировкой, позволяющей быстро идентифицировать то или иное оборудование. Маркировка представляет собой буквенно-цифровое обозначение типа «УП1-03», где две последние цифры являются указанием на размер конструкции в диапазоне от 01 до 10. Первая цифра маркировки обращает внимание на конструктивные особенности прохода. К примеру, единица свидетельствует о том, что узел не имеет на борту конденсатного кольца и клапана. Двойка показывает отсутствие кольца конденсата, но подразумевает наличие механического клапана. Тройка – это модель и с механическим клапаном, и с конденсатным кольцом.
Обустройство вентиляции в кровле
Перед началом работ по оборудованию кровельных вентиляционных отверстий необходимо определиться с тем, какие именно отверстия вентиляции нужны вашему дому. Для этого можно воспользоваться рекомендациями производителя вентиляционных узлов, который обычно определяет сферу применения своей продукции в соответствии с конкретными целями и исходными параметрами.
Существует достаточно большое количество особенностей вывода воздуховода через кровлю. Так, установка вентиляционного узла является завершающим этапом проводимых работ. Нужно максимально точно определить место, где будет выходить воздуховод. Как правило, речь идет об области между стропилами возле конька. Лекало должно иметь немного больший размер, в сравнении с самим узлом. Это обеспечит защиту от ошибок в процессе нанесения разметки. Монтажные процедуры осуществляются с максимальной аккуратностью, особенно если речь идет о кровле, сделанной из твердых материалов. Используйте герметик для герметизации стыка кровли и вентиляционного узла. Во многих случаях крыши застилаются черепицей или шифером. Эти плотные волнистые материалы не позволяют достичь нужной плотности крепления вентиляционного оборудования. Добиться результата помогут специальные втулки, подбираемые под материал кровли. Здесь будет необходимо проделать отверстие, подложить под опору гидроизоляцию, и только потом поставить проходный узел. Уплотнитель из резины прокладывается под корпусом кровли, после чего фиксируется с помощью герметика.
Если мы говорим о бетонных крышах, то монтаж узла вентиляции в данных условиях не будет отличаться от монтажа вентиляционного оборудования на других видах крыш. Единственное, отверстие под вентиляцию нужно запланировать на этапе разработки проекта здания. Если этого не сделать, можно будет пробурить отверстие с помощью снаряда с алмазной коронкой. В выбуренное отверстие будет заведена гильза, в которую вставляется труба вентиляции. Окружающее пространство закрывается сначала утепляющим материалом, а потом ковром гидроизоляции. Защитить стыки от осадков также поможет специальный колпак, который надевается сверху на вентиляционный узел.
Как обустроить воздуховодный проход в кровле?
Когда система вентиляции в помещении будет готова, можно будет приступать к обустройству вывода воздуховода, с его проходом через кровлю. Здесь рекомендуется обзавестись таким элементом, как флешь-мастер, благодаря которому вы можете значительно уменьшить временные и трудовые затраты на проводимые работы. Установка воздуховодного узлового прохода выполняется в следующей последовательности.
- Вначале определяем то место, где вентиляционная труба будет выходить на крышу. Рекомендуется выводить трубы всех вентиляционных проходов как можно ближе к коньку. При этом место выхода должно быть шире воздуховодной трубы на 30 миллиметров. Если у вас нет опыта в подобных работах, сначала вырежьте из картона лекало, и с его помощью проведите разметку.
- Начните работы с чердака, просверлив отверстие в кровле в том месте, где проходит вентиляционный канал. Держитесь как можно ближе к участку расположения воздухообменной системы. Не выводите сверло из отверстия. Если оно будет торчать через крышу, вы сможете гораздо быстрее найти нужный участок наверху.
- Перебравшись на крышу, найдите сверло и вытащите его. Сделайте на покрытии кровли разметку под будущее отверстие. Далее, вооружившись пилой или лобзиком, прорежьте отверстие как можно ровнее и точнее. Если у вас мягкая кровля, данные работы не вызовут затруднений. Жесткие материалы потребуют гораздо больше терпения и ловкости. По такой кровле сначала просверливаются отверстия в нескольких местах, и только потом выпиливается круг ножовкой по контуру.
- Аккуратно изымаем части кровельного материала через отверстие. Речь идет не только о покрытии крыши, но и об утеплителе, обрешетке, гидроизоляции. Если имеется возможность убрать некоторые кровельные детали, это позволит существенно облегчить монтажный процесс.
- На воздуховодную трубу сверху нанизывается проходка, оснащенная уплотнителем. Используя строительный скотч, фиксируем прослойки пароизоляции и водоотталкивающего материала возле трубы. Если речь идет о мягкой кровле, то здесь резиновый уплотнитель можно зафиксировать с помощью герметика. Твердые поверхности потребуют использования саморезов.
- Зафиксировав трубу, наденьте сверху оголовок, защищающий канал от мусора, птиц и осадков.
Обратите внимание, что проходной узел не должен иметь впадин или извилин. Если они будут, зимой здесь сформируется снеговой карман, который по весне превратится в воду под вашей крышей.
