Грамотная организация системы вентиляции в гараже будет гарантировать ей максимальную степень эффективности. Если вы хотите наладить правильный воздухообмен в гаражном помещении, нужно учесть основы аэродинамики, произвести расчет мощности притока и вытяжки, а также принять во внимание требования и нормы санитарно-гигиенического характера. Указанные данные позволят легко обрисовать вентиляционную схему для вашего гаража, результатом воплощения в жизнь которой станет формирование качественной микроклиматической среды.
Естественная или принудительная?
Перед началом проведения монтажных работ, с установкой приобретенного вентиляционного оборудования, вам нужно определиться с тем, какой тип вентиляции лучше подойдет для вашего гаража. Тип вентиляции определяется такими параметрами, как объем гаражного помещения, наличие смотровой ямы (подвала, овощехранилища и тому подобных подземных объектов), вид и степень опасности готовящихся работ, а также особенности конструкции гаража и частота использования помещения. В своей совокупности, указанные факторы помогут определиться с типом вентиляционной системы, актуальной для гаражного объекта. Это может бить либо естественная (природная), либо принудительная (механическая) вентиляция. У каждой есть и преимущества, и недостатки.
Преимущества естественной вентиляции заключаются в минимальной стоимости материалов и оборудования, с легким монтажом при помощи стандартных инструментов и не менее легкой эксплуатацией. Если понадобится, естественную вентиляцию можно будет даже усовершенствовать. К недостаткам относится низкая эффективность в летний сезон, объясняющаяся минимальной разницей во внешнем и внутреннем температурном режиме. Эффективность такой вентиляции также будет определяться погодными условиями, включая давление, направление ветра и т.д. А если вам потребуется удалять большие объемы сильно загрязненных воздушных масс, что для использующегося гаража не является редкостью, то одной естественной вентиляцией с ее недостаточной производительностью не обойдешься.
Преимущества принудительной вентиляции заключаются в отсутствии подверженности атмосферным влияниям, включая осадки, ветра и давление. Вы можете устанавливать вентиляционные проемы абсолютно в любых местах и не страдать от недостатка мощности вентиляционной системы. Принудительная вентиляция гарантирует высокое качество процесса нормализации показателей влажности и температуры воздушной среды, обеспеченное в том числе большим выбором механического оборудования для принудительного воздухообмена под любые потребности. К недостаткам относится гораздо более высокая стоимость, зависимость от электричество (плюс соответствующие расходы на энергию), более сложный монтаж и сама конструкция, а также шумность работы принудительной системы.
Аэрацию лучше ставить в небольших гаражах без подземных объектов. Хороший вариант для стандартных железных гаражей. Усложненная схема механической вентиляции будет актуальна для больших гаражей, нуждающихся в системах высокой производительности, обслуживающих большой объем воздушных потоков с высокой кратностью их смены. Еще одним вариантом является гибрид аэрации и механики. Это комбинированная схема, при которой ставится только вентилятор вытяжного типа, занимающийся отводом отработанных воздушных масс из верхних слоев. При этом в нижние слои будут заполняться свежим воздухом естественным путем.
Вентиляционная система: особенности организации
Обустройство эффективной системы вентиляции находится в неразрывной связи с грамотным размещением ее отдельных элементов.
- Необходимо обязательно провести расчет внутреннего сечения труб вентиляции.
- Отверстие отвода должно быть меньше отверстия притока, что позволит усилить тягу воздуха.
- Приток ставится в нижней части, вытяжка – сверху. При этом проемы должны находиться по диагонали по отношению друг к другу, с расположением возле коротких стен гаража. Это позволит охватить движением воздуха максимальное пространство.
- Приток должен находиться на 10-15-сантиметровой высоте от пола. Соответственно, вытяжка должна находиться на 10-15-сантиметровом расстоянии от потолка. Как вариант, вытяжку можно расположить непосредственно в потолке.
- Внутреннее сечение вентиляционных труб не должно изменяться на всем протяжении канала. Это позволит сформировать беспрепятственное движение воздуха и не допустит появления посторонних шумов.
- Быстрое отведение воздуха будет обеспечено за счет минимального количества поворотов и изгибов.
- Оптимальное расстояние от приточного к вытяжному отверстию – 3 метра. Если нет возможности соблюсти данное условие, можно вывести вытяжную трубу над гаражной крышей на максимально возможную высоту.
- Приток должен быть выведен на 50 сантиметров от уровня земли.
- Усилить тягу можно с помощью диффузоров и дефлекторов.
- Трубы вентиляции должны быть изготовлены из влаго- и термостойкого материала. Для этого подойдет асбестоцемент или пластик. Как вариант, это может быть оцинкованная сталь, но, несмотря на защитный слой, в таких трубах все равно рано или поздно появится ржавчина.
- Пластиковые трубы легче всего монтировать. В продаже существует большое количество комплектующих (тройников, переходников и т.д.), существенно облегчающих процесс монтажа и позволяющих создать конструкцию любой конфигурации.
- Обязательно заделайте швы герметиком, что позволит избежать шумности и максимизировать производительность.
- Проемы вентиляции перекрываются решетками, чтобы защитить их от проникновения грызунов.
- Регулирование объема воздушных масс осуществляется с помощью установки заслонов, что будет особенно актуально в холодное время года.
Разумеется, все вышеперечисленное относится к оборудованию естественной системы вентиляции. В механическом исполнении вентиляционная схема может быть более вариативной, без особой привязки к расположению вытяжки и притока, с разнообразием проемных параметров и возможностью избежать установки каналов вентиляции.
Схемы гаражной вентиляционной системы естественного типа
- Приточные отверстия внизу, вытяжные отверстия вверху или в потолке. При такой схеме приток свежего воздуха будет осуществляться снизу и воздух, проходя через пространство гаражного помещения, будет постепенно прогреваться. Результатом прогрева станет его медленное поднятие вверх и покидание пределов помещения через вытяжной канал.
- Приток через проемы с разных сторон гаражных ворот, вытяжка вверху или в потолке. Данная схема подразумевает попадание свежего, тяжелого, холодного воздуха через верх, с опусканием к земле, прогревом, поднятием к потолку и покиданием помещения через вытяжку.
- Приток через трубу вентиляции в нижней части короткой стены, вытяжка через трубу в потолке. Здесь смена воздушных масс будет осуществляться за счет разницы температурных параметров воздушных потоков. Уличный воздух тяжелее и холоднее отработанного теплого, который будет постепенно уходить через вытяжку.
Схемы гаражной вентиляционной системы принудительного типа

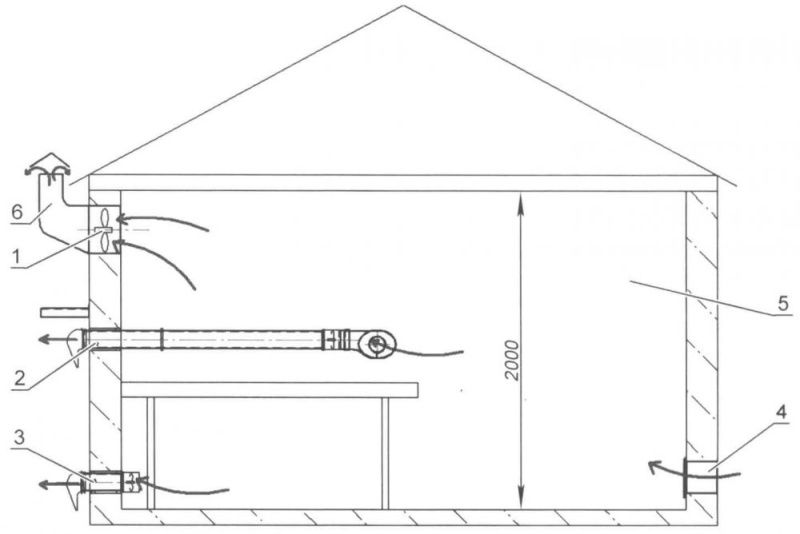

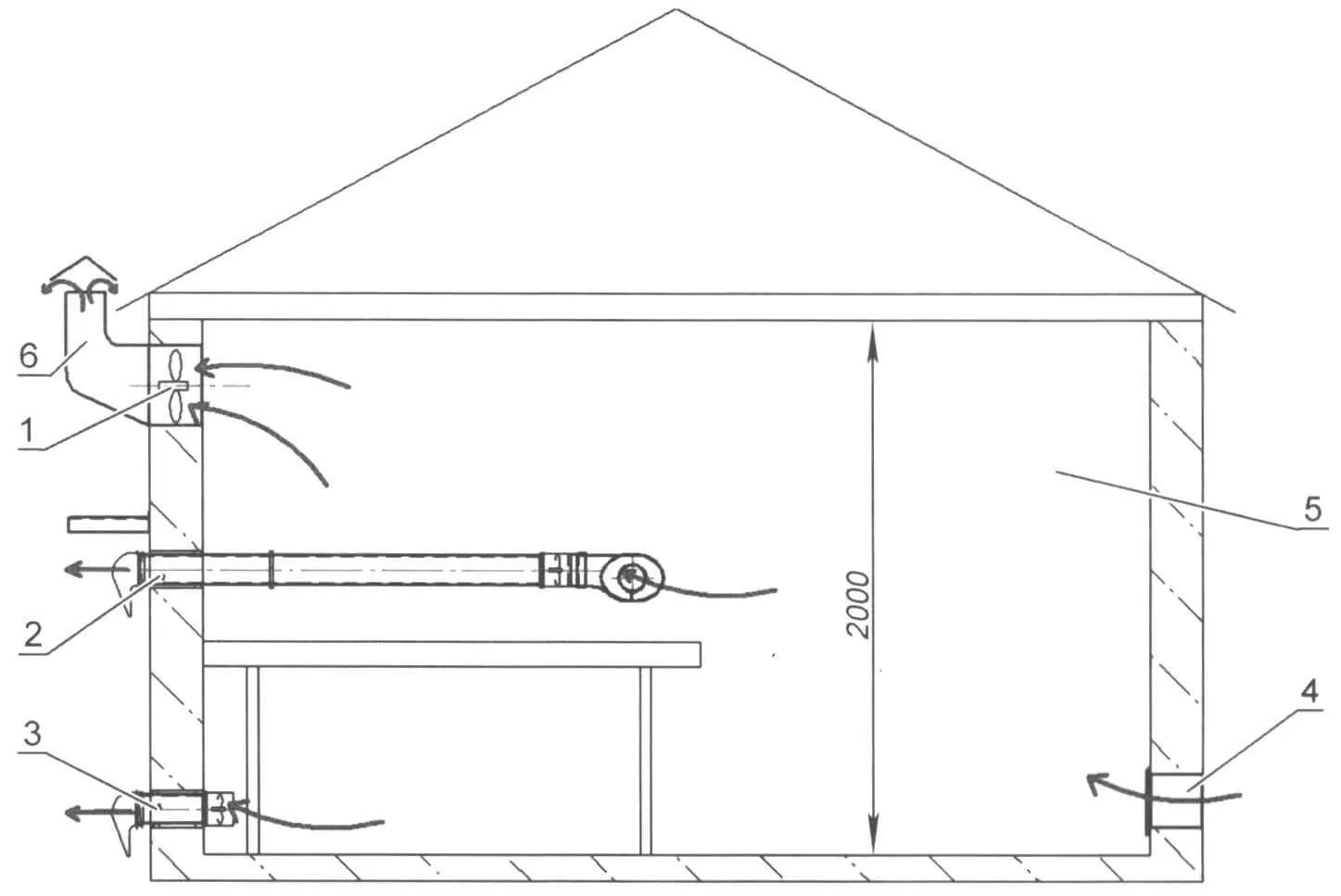

- Вентилятор в нижней части стены, перекрывающий канал притока. Вытяжной вентилятор ставится в верхней части (на стене или на потолке) на короткой противоположной стороне. В этом случае воздухообмен будет обеспечиваться методом искусственного нагнетания свежего воздушного потока, с отведением отработанного воздуха аналогичным механическим способом. Приточные и вытяжные вентиляторы должны иметь одинаковые показатели мощности.
- Модификация первого варианта, с установкой на проемы воздуховодных каналов. Механические вентиляторы могут находиться на входе (осевые модели) или во внутренней части воздуховодов (канальные модели). Вытяжной канал может проходить по периметру гаражного помещения, с установкой воздухозаборных решеток с определенным шагом. Это хороший вариант для тех случаев, когда в гараже быстро загрязняется воздух вследствие проведения покрасочных, сварочных или ремонтных работ.
Схема гаражной вентиляционной системы комбинированного типа
Популярный, эффективный и широкодоступный метод налаживания вентиляции в гараже. Схема подразумевает естественный приток свежих воздушных масс за счет оборудования вентиляционного проема или установки воздуховода. Внутри вытяжки (проем или канал) ставится принудительный вентилятор. По мере того, как механизированная вытяжка будет забирать отработанный воздух, внутри гаража будет формироваться разряженная атмосфера, автоматически затягивающая свежий уличный воздух естественным способом, под действием базовых законов аэродинамики.
Организация вентиляции смотровой ямы
Смотровая яма, сооружаемая для технических и ремонтных работ, также требует организации вентиляционной схемы, которая может быть представлена в трех вариантах.
- Приток и вытяжка обеспечиваются убиранием нескольких досок настила. Для притока хватит двух досок, для вытяжки – одной. Элементарная схема, при которой можно эффективно просушить смотровую яму. При этом вытяжная доска должна вытаскиваться недалеко от вытяжного канала, а приточные доски – у гаражного входа. Открытие настильных досок позволяет приточному потоку воздуха частично заходить внутрь смотровой ямы, после чего покидать ее пределы через другой край, уже будучи наполненным большим количеством влаги.
- Приток осуществляется через воздуховодную трубу, частично отбирающей уличный воздух из вентиляционных отверстий, располагающихся в нижней части стены. В роли вытяжки может использоваться воздуховод подвала, находящегося рядом со смотровой ямы. Приток устанавливается у края ямы, с поступлением свежего воздуха по трубе, прохождением через пространство ямы и выход через промежуточный воздуховод на пространство гаражного погреба. Полный отвод отработанного и влажного воздуха на улицу будет осуществляться через вытяжной канал погреба.
- Приток осуществляется через трубу с вентилятором. На вытяжку также может быть установлен принудительный механизм. Процесс воздухообмена частично или полностью механизируется. Актуальный вариант для гаражных помещений, расположенных в низинных районах, где грунт наполнен влагой в заметно большей степени. Уличный воздух будет нагнетаться через воздуховод, проходить через яму и вытягиваться с помощью механического вентилятора через второй канал, который может быть либо автономным, либо смежным, выходящим в пространство погреба или подвала.
Организация вентиляции гаражного погреба
Вентиляция гаражного погреба также может быть организована несколькими способами.
- Естественный приток и вытяжка, с традиционным расположением в нижней и верхней частях, соответственно. Размещение вентиляционных проходов осуществляется по диагонали, что позволяет охватить максимальное пространство погреба. Воздушные массы при этом сменяются естественным образом. Вытяжка будет проходить через гараж на крышу, что позволит эффективно выводить загрязненный и увлажненный воздух прямо на улицу. Труба подачи чистого воздуха должна начинаться снаружи гаража, что позволит ей поставлять максимально свежие воздушные массы.
- Подача воздуха осуществляется из внутренней части сооружения, вытяжка автономная, с размещением внутри или снаружи гаража. Застоявшийся воздушный поток будет отводиться по схеме, описанной в предыдущем способе. Что касается внутреннего приточного канала, то он будет улавливать уличный поток воздуха, поступающего из нижней части гаражной стены.
- Принудительная подача и вытяжка воздушных масс. Способ подразумевает установку вентиляционного оборудования одинаковой мощности, с расположением во внутренней части вентиляционных каналов. Смена потоков воздуха осуществляется механическим методом, с возможностью включения в схему датчиков влажности, таймера и тому подобных элементов. Это позволит полностью автоматизировать процесс воздухообмена, подстроив его под потребности погреба.
- Подача воздуха естественным путем, вытяжка механизирована. Уже рассмотренная комбинированная схема высокой степени эффективности, с постоянным поступлением свежего воздуха под воздействием естественных физических процессов.
Организация вентиляции гаража с подвальным помещением
В данном случае для вытяжки будут использованы отдельные воздуховоды. При этом схема организуется следующим методом. Приток воздуха в гараж осуществляется через проем в нижней части стены, отверстия в воротах или через канал воздуховода. Приток воздуха в подвал осуществляется через воздуховод, который может размещаться внутри или снаружи гаража. Вытяжка отдельная для каждого гаражного помещения. Замена объема воздуха обеспечивается именно за счет последнего момента. Воздуховод гаража организуется в потолке, тогда как воздуховодная труба погреба или подвала проходит снаружи или внутри. Если у вас есть и подвал, и смотровая яма, можно объединить их вытяжки в единый воздуховод.
Как видите, вентиляционная система небольшого гаража вполне может быть организована своими руками, без использования труда высококвалифицированных специалистов и без серьезных финансовых вложений. Что касается организации вентиляции для крупных гаражей, то здесь естественной вентиляцией обойтись не получится. Если в гараже слишком грязный и влажный воздух, необходимо будет ориентироваться на мощные системы вентиляции принудительного типа.
