Чтобы в частном доме всегда поддерживался комфортный микроклимат, его стремятся утеплить по максимуму. Но следствием подобных действий является нарушение естественного процесса воздухообмена, которое особенно дает о себе знать тогда, когда хозяева слишком редко проветривают помещения. Большое влияние на формирование микроклимата в частном доме будет иметь налаживание вентиляционной системы в котельной. Ведь если в утепленной котельной будет плохо циркулировать воздух, то это будет чревато возникновением проблем самого различного характера, о чем мы поговорим далее.

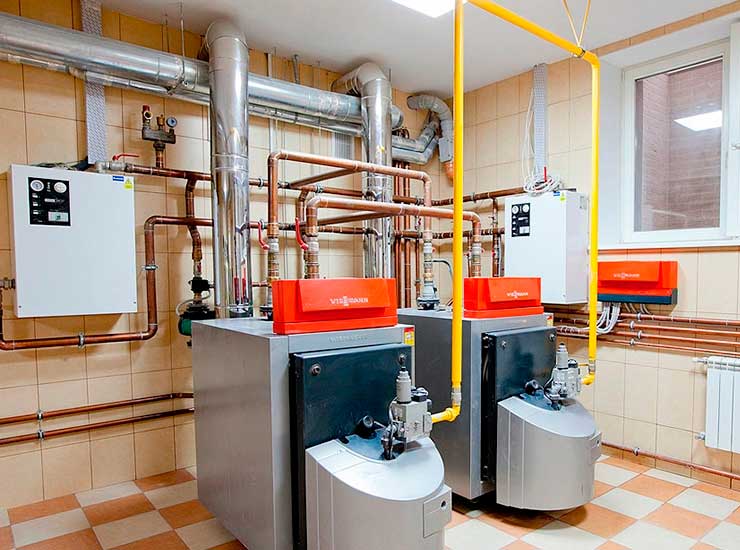

Функции вентиляционной системы в котельной загородного дома
Если вы хотите, чтобы ваш газовый котел работал эффективно и качественно, ему нужно предоставить доступ к достаточному количеству чистого воздуха. Иногда поступление воздушных масс в нужном объеме удается обеспечить естественным путем. Если же это невозможно, то прибегают к обустройству систем искусственной вентиляции. Если в котельной не будет нормальной вентиляции и не будет обеспечиваться регулярное проветривание, то продукты горения будут попадать на трубы, что значительно снизит эффективность функционирования газового котла. Как следствие, дом будет обогреваться хуже. Но это не самая страшная проблема. Если вентиляция будет неисправна, а газовое оборудование будет работать не так, как нужно, то в помещении начнут накаливаться избытки опасного угарного газа. В конечном итоге, это может привести к несчастному случаю с человеческими жертвами.
Какие преимущества несет в себе профессиональный монтаж вентиляционной системы в котельной загородного дома? Во-первых, вы продлеваете сроки службы котельного оборудования на максимально возможный эксплуатационный период. Во-вторых, в доме формируются комфортабельные условия проживания. В котельной всегда будет достаточное количество кислорода и для свободного дыхания, и для стабильной работы газового котла. Стены котельной будут надежно защищены от плесени и сырости, а в помещении не будут скапливаться продукты горения. Наконец, котел всегда будет работать с максимально возможным коэффициентом полезного действия.
Конечно, главным здесь является момент регулирования скопления вредоносного угарного газа, с дополнительной защитой от формирования эффекта обратной тяги. Помните, что высокая концентрация углекислоты несет прямую опасность для здоровья и жизни всех обитателей частного дома. Налаженные обменные процессы в атмосфере гарантируют стабильное поступление кислорода, что приводит к достижению преимуществ, описанных выше.
Требования к обустраиваемой вентиляционной системе в газовой котельной
Сразу скажем, что если в котельной не будут соблюдаться предписанные правила и нормы, то газовые службы могут применить штрафные санкции или даже полностью отключить газ в доме. Так что, вопросу обустройства обособленной вентиляционной системы для котельной должно уделяться большое внимание. К основным требованиям, предъявляемой к вентиляции в котельной, относится возможность полностью заменять объем воздуха в помещении трижды в час. Кроме того, приток свежего воздуха должен учитывать потребности газового котла, который сжигает определенную часть кислорода в помещении. Суммарно показатели притока должны быть сопоставимы показателям вытяжки.
Вытяжное устройство вентиляции должно располагаться под потолком. Обычно, речь идет о вытяжной трубе, диаметр которой высчитывается самими газовщиками при формировании строительного проекта-сметы. В большинстве случаев устанавливается труба диаметром 1,3 метра, чего вполне достаточно, чтобы воздух нормально входил в помещение и выходил из него. Приведем пример. Если объем котельной равен 15 кубометрам, что за час трехкратный объем воздуха (15 х 3 = 45 м3) должен войти в помещение и выйти из него. Но здесь также нужно будет учесть дополнительное количество воздуха, требуемое для поддержания стабильного горения газа, поскольку любой котел потребляет определенный объем кислорода. Вычисление данного дополнительного объема связано с ориентацией на СНиП Газоснобжение 2.04.08-87 – документ, которым пользуются газовые службы.
Как правильно организовать воздухообмен в котельной?
Чтобы вентиляция функционировала исправно, воздух в помещении должен пребывать в состоянии непрерывной циркуляции. Организация данного процесса может быть обеспечена двумя различными способами. Во-первых, приток и вытяжка воздуха могут осуществляться самостоятельно, без использования систем принудительного воздухообмена. В этом случае циркуляция воздушных масс будет происходить естественным (природным) путем, с использованием силы ветра, давления воздуха и прочих явлений. Вторым вариантом является установка принудительных (искусственных) вентиляционных устройств.
Естественная вентиляционная система
Как мы уже выяснили, котельная – это помещение с высокими рисками. И если в вашем частном доме естественная вентиляция располагается только в зоне кухни, туалета и ванной, то этого будет явно недостаточно. Котельной потребуется обустроить обособленную систему естественной вентиляции, которая будет характеризоваться следующими параметрами.
- Максимальная высота от потолка до пола – 6 метров. Чем ниже, те больше кратность воздушных масс. С каждым метром показатели кратности увеличиваются на четверть.
- Свежий воздух будет поступать в котельную через вентиляционную систему. Необходимо обязательно поставить специальные вентиляционные клапаны, располагающиеся в нижней части дверей котельной. Площадь клапанов вычисляется из расчета 8 квадратных сантиметров на киловатт мощности газового котла, плюс 30 квадратных сантиметров на помещение.
- Дымоход должен иметь два выхода. Верхний выход нужен для отвода продуктов горения из газового котла, нижний – для вычищения грязи и мусора. Расстояние между выходами не должно быть меньше 25 сантиметров. Обратите внимание, что канал притока воздуха должен находиться в нижней части помещения, а канал вытяжки – под потолком на противоположной стене.
Конечно, такая система имеет свои недостатки. Основной минус заключается в том, что для достижения высокой эффективности работы естественной вентиляции должны быть соблюдены многие условия, часть из которых находится вне компетенции обитателей загородного дома. к примеру, если на улице будет отсутствовать ветер, вентиляция будет работать плохо.

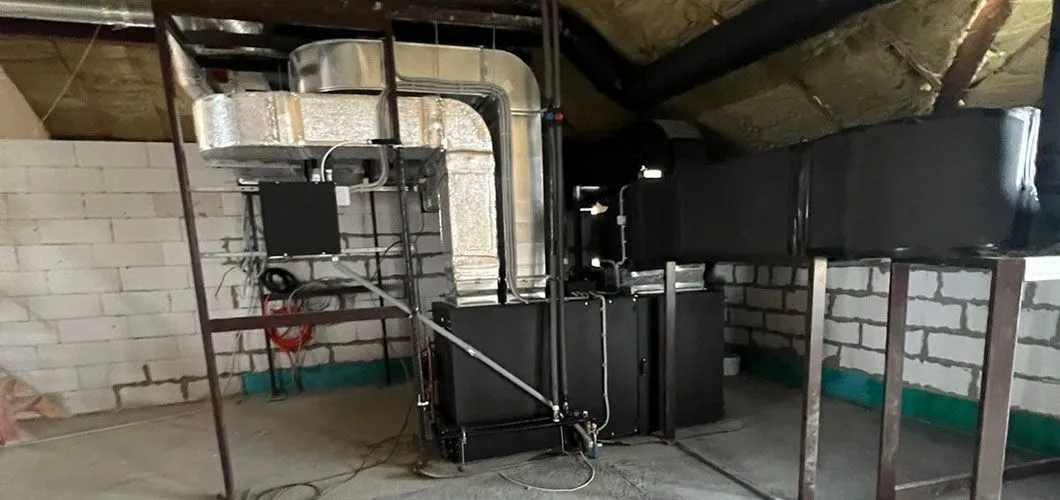

Принудительная вентиляционная система
Система вентиляции принудительного типа задействуется в воздуховодах, имеющих длинное основание. Природная тяга при этом отсутствует. Организация приточной вентиляции в помещении котельной загородного дома при этом может быть связана с организацией вентиляционной схемы для всего дома в целом, с общей вытяжкой через один канал, выходящий на улицу.
К преимуществам принудительной вентиляции можно отнести возможность размещения котельной в любом походящем помещении, имеющем оптимальные размеры. Ну и, конечно, на работу такой системы не будут влиять внешние условия. Если есть электричество, вентиляция будет функционировать так, как полагается. Из недостатков особо стоит отметить существенное повышение стоимости системы в сравнении с обустраиваемой вентиляцией естественного типа. Если какой-то элемент выйдет из строя, то его замена также может оказаться дорогостоящей.
Требования к обустройству дымохода
Обустройству дымохода необходимо уделить не меньшее внимание, чем обустройству самого газового котла. Для начала рассмотрим ситуацию, когда дымоход будет смонтирован снаружи жилого здания.
- Дымоход должен быть теплоизолирован по всей протяженности, чтобы не допустить образования конденсата.
- По котельной оси и до дымоходной оси со стороны улицы расстояние не должно быть больше 2-х метров. В противном случае тяга может быть недостаточной.
- Участок дымохода вверх по прямой от котла должен иметь длину не меньше метра. Только после этого можно формировать изгиб трубы.
- Даже если в вашем дымоходе не появляется конденсат, нужно обязательно обустраивать карман для отвода и очистки конденсированных масс.
- Если у вас напольная модель котла, нужно обустроить несгораемую подложку, для чего подойдет лист металла или лист асбеста. Котел при этом ставится непосредственно на лист.
- Если дымоход проходит через стены, нужно обустроить противопожарную разделку по полметра снизу и сверху. Данное условие выполняется в том случае, если стены сделаны из сгораемого материала.
Далее рассмотрим ситуацию, при которой дымоход проходит через перекрытия потолка и крыши в вертикальном направлении. В этом случае будут предъявляться следующие требования.
- Расстояние по оси не должно быть больше 2-х метров.
- В потолке обязательно ставится противопожарная заделка.
- Зона, через которую будет поступать холодный воздух, должна быть теплоизолирована.
- Карман для очистки и удаления конденсата должен быть обустроен на расстоянии метра.
- Теплоизоляция должна проходить до верха трубы на максимальном расстоянии до 0,1 метра.
- От нижней части газового котла до верхней части трубы дымохода должно быть не меньше 5 метров (дополнительное требование).
К общим требованиям, характерным и для внешних, и для внутренних дымоходов, относятся следующие положения. Диаметр котельной части дымохода, установленный изготовителем котельного оборудования, должен приравниваться к диаметру дымохода, исходящего из котельного помещения. В некоторых случаях можно встретить газовые котлы, в которых диаметр дымохода составляет около 80 миллиметров. Но стандартный показатель внутреннего диаметра дымоходной трубы находится на уровне 130 миллиметров.
Когда будут завершены монтажные работы, а наружная труба будет установлена в канал, в нижней части дымохода оборудуется люк для проведения очистительных процедур. Если мусор и грязь скопятся на уровне дымохода, никакой тяги не будет. Очистительный карман в нижней части поможет справиться с этой проблемой.
Как рассчитывается система естественной вентиляции?
Чтобы определиться с видом вентиляции, ее параметрами и использующимся оборудованием, необходимо точно знать те требования, которые предъявляются к конкретно вашему котельному помещению. Информации по площади помещения в нормативных документах нет. Но в Инструкции по размещению котельных агрегатов сказано, что минимальная высота котельной должна быть не меньше 2,5 метров. Газовые службы, как правило, используют в своей работе именно эту Инструкцию МДС 41-2.2000. Обратите внимание, что в соответствующем СНиПе сказано, что минимальной высотой котельного помещения составляет 2,2 метра. Но лучше все же перестраховаться.
Из других регламентированных параметров особого внимания заслуживает ширина, которая составляется из следующих моментов. Проход должен быть не меньше 0,7 метров (1 метр в соответствии с Инструкцией). Добавляем сюда ширину котельного оборудования в соответствии с санитарными правилами и нормами, и получаем не менее 1,5 метров.
Если объем котельного помещения составляет 15 кубометров, а высота от напольной плитки до нижней части перекрытия составляет 3 метра, то общая площадь котельной будет равна 15/3 = 5 квадратных метров. Соответственно, при высоте котельной 2,5 метра площадь будет составлять 6 квадратных метров. Таким образом можно определить внутреннюю площадь котельной для любой высоты потолка.
Рассчитывая естественную вентиляцию, необходимо взять во внимание такие моменты, как объем котельной, скорость хождения воздушных масс по вентиляционным каналам, пропорциональность высоты помещения к кратности воздухообмена. Например, если объем котельного помещения составляет 33,6 кубометра, то воздухообмен высчитывается по следующей формуле: (6м -2,8м) х 0,25+3 =3,8. Здесь 6 метров и 2,8 метра – это оптимальная и действительная высота потолка, соответственно. 3 м3 – это описанное ранее увеличение кратности воздухообмена на метр опускания высоты потолка. Основываясь на полученных данных, получаем желаемый показатель циркуляции воздушных масс внутри котельного помещения: 33,6 м3 х 3,8 = 127,68 м3. Имея на руках данную цифру, вы сможете посмотреть по таблице правил и норм, какой диаметр труб вам понадобится для обустройства естественной вентиляционной системы диаметром от 200 миллиметров.
Правильная установка вентиляционного оборудования
Газовые установки выходят из строя до окончания гарантийного срока эксплуатации по вполне банальным причинам. К примеру, дымоход может быть не очищен должным образом, газовая колонка может быть смонтирована некорректно и т.д. Вопросу правильного выбора и монтажа вентиляционного оборудования и дымохода, в частности, нужно уделить приоритетное внимание.
Самой простой работой является установка горизонтального дымохода. Для этого стене нужно проделать отверстие, ведущее на улицу. Далее конструкция с уличной стороны поднимается на верх, после чего соединяется со стеной при помощи рамы, с фиксацией на хомуты. Внутренний дымоход будет вести от газового котла на крышу, не покидая пределов котельного помещения. Настоятельно рекомендуется делать такой дымоход двухслойным, заложив между отдельными слоями материал изоляции. Это поможет защитить дымоход от образования конденсата, плюс исключит риск возникновения пожара, когда дымоход будет нагреваться сверх меры.
Внутренний дымоход иногда обустраивается внутри кирпичной кладки. Для этого нужно вести котельную трубу в соответствующий канал, протягивая ее по нему на крышу. В зависимости от дымоходной конструкции, внизу рядом с конденсатным карманом под углом с наружной части частного дома обустраивается опорная площадка для котельного дымохода.
Расположение дымоходного выхода относительно кровли
- Если дымоходная труба выходит от конька более трех метров, достаточно будет поставить 10-градусный уклон от горизонта на участке не менее метра.
- При 1,5-3 метрах, дымоходная труба должна быть выведена вровень с коньком.
- До 1,5 метров дымоходная конструкция должна быть закреплена выше конька на полметра и выше.
- Если дымоход монтируется в котельной, являющейся пристройкой к частному дому, то угол должен составлять 45 градусов и более. На отмеренном участке должна выходить дымоходная труба, что позволит избежать встречных ветровых нагрузок, имеющих возможность задуть котельный запальник.
Если вы не будете соблюдать вышеописанных требования, регламентированных СНиП, то могут возникнуть проблемы со сдачей котельного оборудования в эксплуатацию со стороны организации, осуществляющий контроль за газовыми системами.
