Многие домовладельцы заботятся о том, чтобы в их квартирах или домах всегда был свежий и чистый воздух. Особенно заметной эта тенденция является в западных странах, где, помимо обычного проветривания, используют широкий подбор технических средств. Это могут быть кондиционеры, ионизаторы, воздухоочистители, мойки воздуха и т.д. Например, на зарубежном рынке можно найти не меньше десяти различных видов бытовых воздухоочистителей, использующих разные принципы очистки воздушных масс. Так что, предлагаем вам обратить самое тщательное внимание на саму идею очистки воздуха в помещении, что несет в себе не только элементарный комфорт, но и заботу о здоровье.
Впрочем, есть в этом деле и подводные камни. Дело в том, что большая часть рассматриваемых устройств не предполагает использования уличного свежего воздуха. Системы домашнего кондиционирования и внутренней обработки воздушных масс фактически перерабатывают внутренний воздух помещения, не занимаясь притоком воздуха извне. Как следствие, в помещении могут образовываться устойчивые неприятные запахи, а также источники распространения опасных микроорганизмов. Владельцы кондиционеров и воздухоочистительных устройств наверняка уже знают об этих проблемах. И самым эффективным методом их решения может стать организация приточно-вытяжной вентиляционной системы.
Сегодня на рынке можно найти большое количество вариантов соответствующих установок. При этом предложения обычно ограничиваются двумя видами систем: приточно-вытяжной и приточной вентиляцией. Индивидуально приточные системы вряд ли можно считать полноценными вентиляционными установками, поскольку в их задачу не входит отвод отработанного воздуха из помещения. Но для стандартных квартирных условий можно выбрать и такую установку, с возможностью обеспечить помещение эффективным проветриванием при закрытых дверях и окнах. Приточно-вытяжные устройства бытового назначения – это уже более серьезный вариант, который вполне можно рассматривать для проектирования квартир с большой жилой площадью, равно как и для частных домов, офисов и т.д.
Компактные приточные устройства
Многие люди выбирают для себя компактные бытовые установки приточного характера, что объясняется не только из небольшими размерами, но и приемлемой стоимостью, а также отсутствием проблем с установкой.Монтаж приточного устройства в квартире вряд ли сильно скажется на интерьере, а его работа будет радовать домовладельца минимальным уровнем шумности. В составе бытовых приточных устройств зачастую присутствуют эффективные фильтры многоступенчатого типа. Есть модели с рекуперацией тепла или электрическим подогревом. Разумеется, такие устройства имеют ряд недостатков, главным среди которых является неравномерный воздухообмен, а также невозможность охватить всю жилую площадь в целом. В зависимости от выбранной модели, производительность приточного устройства составляет от 15 до 220 кубометров в час. Это значит, что подобный аппарат сможет эффективно вентилировать площадь от 5 до 50 квадратных метров. Сегодня производители чаще всего предлагают своим клиентам настенные модели, но существуют также потолочные, оконные и другие варианты приточных аппаратов.

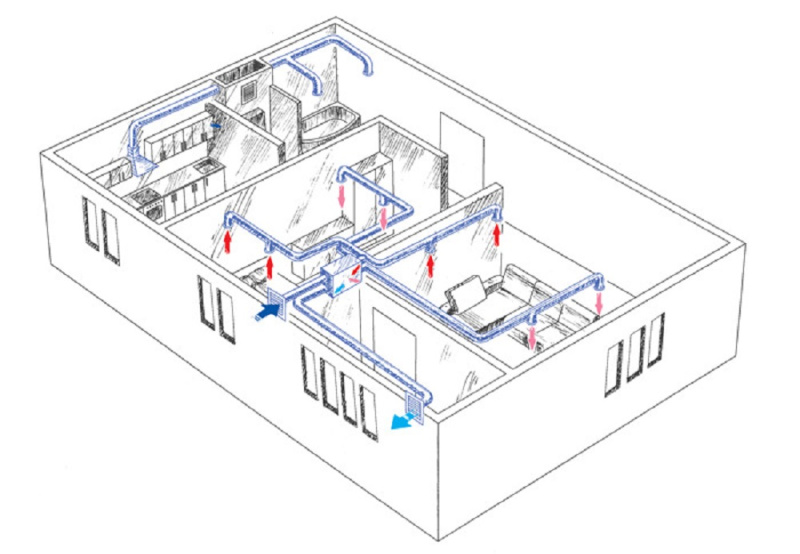

Полноценные приточно-вытяжные системы
Вентиляционные системы притока и вытяжки воздушных масс представляют собой более совершенные с технической точки зрения устройства, которые, вместе с тем, не могут похвастаться малыми габаритами или низкой стоимостью. Установить такой аппарат в обычную квартиру будет не столь уж практичным вариантом. Зато для офисов и загородных домов приточно-вытяжные системы подходят отлично. Какие преимущества вы получите, если остановите свой выбор на подобных системах?
- Беспрерывная циркуляция свежих и чистых воздушных масс по всем комнатам.
- Качественная обработка и подготовка воздуха, включая его фильтрацию, охлаждение, нагрев или увлажнение.
- Рекуперация тепла, с достижением коэффициента полезного действия на уровне 85 процентов. Автоматизированный процесс климатического контроля.
Приточно-вытяжные системы могут иметь различную производительность: от 200 до 1000 кубометров в час. Разными могут быть и габаритные размеры. Выделяют напольные, настенные и подвесные конструкции. Установку данных устройств лучше всего осуществлять во вспомогательных помещениях, чтобы не занимать жилое пространство и не нарушать целостность интерьерной композиции.
Особенности бытового применения приточно-вытяжных устройств
Чтобы нагревать воздух с помощью устройств приточно-вытяжного типа, могут использоваться как электрические источники энергии, так и энергия от отопительного контура. Охлаждение воздушных масс осуществляется с помощью водяного калорифера (чиллер) или кондиционерного испарителя. Имеется возможность отрегулировать уровень влажности воздуха с помощью встраивания в систему канального увлажнителя или парогенератора. Рассматриваемые конструкции обычно оснащаются контроллерами многофункционального типа, которые позволяют осуществлять управление обратными клапанами вентиляционных каналов в автоматическом режиме. Автоматика также может управлять работой электрических нагревателей, регуляторами подачи теплоносителей, парогенераторами, циркуляционными насосами, вентиляторами (регулирование скорости вращения). Устройства имеют на борту умные таймеры, позволяющие заранеераспланировать режим работы вентиляционной системы.Разумеется, компактные приточные устройства подобным автоматизированным функционалом похвастаться не могут. Их главное преимущество – дешевизна, помноженная на компактность.
Конструктивные особенности серийных аппаратов
Конструкции подавляющего большинства бытовых приточных систем, даже тех, что выпускаются разными производителями, отличаются друг от друга лишь незначительными нюансами. Как правило, речь идет о компактных прямоугольных блоках, которые прикрыты декоративными пластиковыми панелями. В состав вентиляционного блока входит воздухозаборный канал, обратный воздушный клапан, вентилятор, блок управления и контроля, нагреватель, фильтрационная система.
Приточно-вытяжные устройства более высокого уровня производительности, в принципе, конструируется по аналогичным принципам, но с подключением вентиляционных каналов для удаления воздуха. Среднестатистический приточно-вытяжной аппарат включает в свою конструкцию каналы подачи, забора, выброса и оттока воздушных масс, которые находятся в верхней панели прямоугольного корпуса (настенный вариант). Корпус выполняется из оцинкованной стали, которая защищена от развития коррозийных процессов. Дополнительно в конструкции предусмотрен отдельный канал для кухонного зонта. Что касается внутренних систем, то здесь используется два центробежных вентилятора с низким уровнем шумности, карманные фильтры тонкой и грубой очистки, роторный теплообменник, электронагревательный блок, а также программируемый микроконтроллер.
Как сделать приточную установку своими руками?
Разумеется, всегда найдутся люди, которые захотят соорудить бытовую вентиляцию своими собственными руками, не желая платить за заводские устройства. Что самое интересное, им действительно удается порой достичь достойных результатов. Хотим вам рассказать о самом простом примере создания самодельного приточного устройства.
Выбираем удобную стену дома, которая выходит на улицу, и пробуриваем в ней отверстие 130-миллиметрового диаметра. В него вставляется 125-миллиметровая пластиковая труба (внутренний диаметр). По внутренним стенкам трубы прокладывается изолятор, в роли которого можно использовать высокоплотный поролон или тому подобный материал. Толщина прокладываемого изолятора должна составлять от 3 миллиметров и более. С улицы канал нужно прикрыть с помощью сетчатой крышки. Внутри дома на выступающую часть трубы устанавливается клапан с фильтрующим элементом (поролон, сипрон, сетка) и регулируемой заслонкой. Это и будет наша пассивная приточная система. Как вариант, можно дополнить указанную конструкцию вентилятором, что превратит пассивную приточную вентиляцию в активную.
Система фильтрации для бытовой вентиляции
Процесс обработки воздушных масс даже в самой простой вариации предусматривает применение фильтров. Современные приточно-вытяжные и приточные аппараты поддерживают процесс ступенчатой фильтрации. Это значит, что в таких конструкциях могут использоваться фильтры разного типа и различного уровня очистки. К примеру, существуют установки, в которых применяется три вида фильтров: угольный, тонкой очистки и грубой очистки. Последние два будут отфильтровывать бактерии, пыль, частицы мелких фракций. Что касается угольного фильтра, то он отвечает за фильтрацию запахов, дымов и газов. Поговорим о фильтрах более подробно.
Виды фильтров
- Фильтры грубой очистки
Представляют собой панельные фильтры сетчатого типа, способные задерживать в себе частицы крупных фракций. Это фильтры для предварительной фильтрации воздуха, перед его подачей на следующий обрабатывающий этап.
- Фильтры тонкой очистки
Представляют собой карманные или панельные фильтры, создающиеся на базе стекловолоконной ткани. Знаменитый НЕРА фильтр, который используется в современных пылесосах, относится именно к фильтрам тонкой очистки. Степень эффективности НЕРА фильтра будет напрямую определяться толщиной материала для фильтрации, а также диаметром волокон. В целом, НЕРА фильтры обладают высокой эффективностью в плане очистки от мелких частиц, но есть в них один важный недостаток. По мере того, как фильтр будет загрязняться, он начнет снижать скорость процесса фильтрации в пропорциональном отношении. Кроме того, если не следить за своевременной заменой НЕРА фильтра, на нем может начать образовываться вредоносная микрофлора, распространяющаяся по вентиляции по всей территории жилого дома. Чтобы не допустить развития органики, некоторые производители современных НЕРА фильтров пропитывают свою продукцию специальными антисептиками.
- Угольные фильтры
Представляют собой фильтры адсорбционно-каталитического типа, в основу которых входит такой высокопористый материал, как активированный уголь. Угольный фильтр проявляет высокую эффективность в процессе поглощения молекул дымов и газов. Такие фильтры используют для очистки воздуха от органических соединений с полулетучими и летучими характеристиками. При этом эффективность фильтра данного типа прямо пропорциональна количеству активированного угля, присутствующего в фильтрующей конструкции. На скорость очистки воздуха будут оказывать влияние размеры фильтрующих гранул. Гранулы большого размера будут пропускать воздух через себя с более высокой скоростью, нежели мелкие гранулы. Поверхность фильтра иногда делают гофрированной, что позволяет значительно повысить уровень производительности фильтрующего элемента. Впрочем, помимо многочисленных преимуществ, у угольных фильтров есть и свои недостатки. Так, если среда использования угольного фильтра будет отличаться повышенным уровнем влажности, то эффективность фильтра резко снизится. И не забывайте, что угольный фильтр отфильтровывает только те газы, которые характеризуются высокой молекулярной массой.
- Электростатические фильтры
Представляют собой фильтры на базе пластинчатых электродов. В области расположения электродов под воздействием электрического тока создается электростатическое поле, призванное притягивать к себе пылевые частички. Данный вид фильтров проявляет высокую эффективность только если поток воздуха будет проходить через него на низкой скорости. Только в этом случае пыль сможет прилипнуть к фильтру и не отлипнуть от него под воздействием мощного воздушного потока. Электростатические фильтры имеют возможность выделять озон в достаточно больших количествах, что оказывает негативное влияние на здоровье человека.
- Фотокаталитические фильтры
Представляют себе фильтры, служащие для устранения из воздушной массы токсичных примесей, что обеспечивается воздействием ультрафиолетового излучения. Эти же фильтры способны устранить неприятные запахи, если те являются результатом органической жизнедеятельности. Чтобы фотокаталитический фильтр работал с высокой степенью эффективности, нужно достичь высоких показателей мощности ультрафиолетового излучения и высокой производительности фотокатализатора. В бытовых вентиляционных установках последние два момента создать достаточно сложно, вследствие чего фотокаталитические фильтры гораздо чаще применяют в промышленных условиях.
Классы фильтрации
Современные воздушные фильтры можно классифицировать по степени эффективности их воздействия. В соответствии с общепринятым стандартом, существует три фильтрующих класса. Третий класс, обозначающийся индексами G3 и G4, показывает, что фильтр будет задерживать частицы, размеры которых превышают 10 микрон. Фильтры второго класса с индексом F5 смогут задержать частицы крупнее одного микрона. Наконец фильтры первого класса с индексом F7 способны полностью устранить из воздуха следы пыли и микрочастиц. Фильтры грубой очистки относятся к третьему классу, тогда как фильтры тонкой очистки могут относиться ко второму или первому классу. Отметим, что фильтры НЕРА выпускаются под собственной классификацией, обозначаемой индексами H10-H14. Чем выше цифра в классификации, тем более высокий уровень фильтрации будет обеспечен. В соответствии с международным стандартом, НЕРА фильтр H14 относится к первому классу.
Рыночная стоимость фильтров для вентиляции
Стоимость фильтров для установок приточно-вытяжного и приточного типа часто разочаровывает потенциальных покупателей не только в фильтрационных системах, но и во всех вентиляционных установках в целом. Особенно это касается фильтров для компактных моделей приточной вентиляции. Производители вынуждены создавать поистине миниатюрные фильтры для таких устройств, что приводит к их быстрому загрязнению, в сравнении с полноценными установками приточно-вытяжного типа. Так, если в приточном устройстве стоит фильтр F5, то периодичность его замены будет составлять раз в полгода. Впрочем, если вы живете не в самом экологически чистом районе, то менять фильтр придется еще раньше. Фильтры НЕРА и угольные фильтры загрязняются еще чаще. Отметим, что фильтры F5 в среднем стоят 1000-1500 рублей за единицу. НЕРА фильтры в самом слабом фильтрационном варианте оцениваются в 1200-1700 рублей. Фильтры адсорбционно-каталитического типа стоят 1000-1500 рублей. Отметим, что фильтры особо тонкой очистки, относящиеся к первому классу и использующиеся в приточно-вытяжной вентиляции, также стоят достаточно дорого. Но их можно менять раз в полтора года.
Замена и обслуживание фильтров вентиляции
Обслуживание фильтров вентиляционной системы осуществляется по мере их загрязнения. Если речь идет о фильтрах грубой очистки, использующихся в бытовых компактных приточных системах, то их нужно чистить хотя бы раз в месяц. Карманные и панельные фильтры аналогичного типа, использующиеся в приточно-вытяжных установках, можно чистить раз в три месяца. Обрабатывать такие фильтры лучше всего мягкой щеткой или пылесосом. Также, можно использовать чистящие средства, которые способны растворять жир. Стирать фильтры в стиральной машине запрещается. Фильтры тонкой очистки классов F5 и F7, равно как и фильтры НЕРА, чистить не получится вовсе. Когда подойдет к концу срок их эксплуатации, придется просто купить и поставить новый фильтр.
Как рассчитать параметры вентиляционной системы для установки в домашних условиях?
Первым делом определяется объем помещения, в котором будет осуществляться вентиляция. Нужно просто перемножить площадь жилища в квадратных метрах на высоту его стен. К примеру, если речь идет о двухкомнатной квартире площадью 51 квадрат с потолками высотой 2,85 метра, то объем помещения будет составлять 51х2,85=145,35 кубометров.
Далее рассчитывается кратность воздухообменапутем перемножения объема помещения на 1,5. Это показатель для стандартной квартиры. Для других помещения от может составлять 1 или 2. Получив объем помещения 145,35 кубометров, мы получаем кратность воздухообмена на уровне 145,35х1,5=218 кубических метров.
После этого осуществляется выбор вентиляционной установки, производительность которой будет равна высчитанной кратности воздухообмена, плюс 20-30 процентов запаса. Увеличив 218 кубометров на 20 процентов, мы получим 43,6 прироста производительности. Добавим эту цифру к 218 и получим производительность вентиляционной установки для двухкомнатной квартиры на уровне 261,6 кубометров в час.
Чтобы рассчитать мощность нагревателя для приточно-вытяжной вентиляции, необходимо умножить количество проходящего воздуха на среднетемпературный фон холодного сезона для средней полосы России, а также на коэффициент 0,36. При показателе производительности 261,6 кубометров в час, а также среднетемпературном фоне около 42 градусов, мы получаем мощность на уровне 3955 Вт или 4 киловатта.
Аналогично рассчитывается мощность охладителя. Только вместо холодного сезона учитывается среднетемпературный фон теплого сезона, который для нашей страны принимается за 52. Произведя расчеты, вы получите 4897 Вт или 4,9 киловатт мощности охладителя для приточно-вытяжной вентиляции.
Осталось рассчитать мощность парогенератора. Для этого нужно умножить объем помещения на 30. Это фиксированное значение, указывающее на минимальный параметр влажности. Получаем 4360 Вт или 4,36 киловатт мощности парогенератора.
