Вентиляция представляет собой грамотно налаженный процесс воздухообмен в помещении, с поступлением достаточного количества свежего воздуха и отводом аналогичного количества отработанных воздушных масс. Данный процесс является жизненно важным не только для человека, домашних животных и комнатных растений, но и для самого помещения, строительных и отделочных материалов. Но человек, конечно же, превыше всего. От легкости дыхания будет зависеть не только самочувствие, но и настроение, работоспособность, желание что-то делать и радоваться жизни. Так что, вопросу загона свежего воздуха внутрь жилого помещения путем оборудования правильной вентиляции нужно уделить большое внимание.
Для чего вообще нужна вентиляционная система?
Свежий воздух, наполняющий помещение квартиры, дома или офиса, несет в себе кислород, одновременно вытесняя за пределы апартаментов вредоносный углекислый газ, лишнюю влагу, тепло, неприятные запахи, пылевые частицы, следы бытовой химии и т.д. А главное, благодаря вентиляции в помещении не образуется конденсат. Если в комнате будет сыро, здесь начнет развиваться плесень, грибок и тому подобные неприятности. Эффективно работающая вытяжка не допустит образования черных пятен и затхлых ароматов. По заявлению врачей, именно нехватка свежего воздуха является главной причиной возникновения головных болей и чувства повышенной утомляемости.
Какой бывает вентиляция?
Данный вопрос поможет принять решение в пользу того или иного вида вентиляции, являющегося наиболее оптимальным для вашего помещения. Формально, вентиляцию можно разделить на естественную и принудительную (искусственную). Но можно также выделить приточную, вытяжную, приточно-вытяжную, общеобменную, местную, а также канальную и бесканальную вентиляцию. Что касается естественной вентиляции, то в ней будут задействованы естественные физические свойства воздуха. Открываем окно, и свежий воздух самостоятельно будет заходить внутрь помещения, тогда как старый воздух будет столь же автоматически выходить через вентиляционный канал. Впрочем, несмотря на экономичность данного решения, эффективным его не назовешь. Вялое протекание воздухообменных процессов естественного типа приводит к необходимости оборудования искусственной вентиляции, базирующихся на использовании механических вентиляторов, подключенных к электросети. Обратите внимание, что на эффективность естественной вентиляции могут влиять различные процессы, включая большую площадь помещения, плохой уровень тяги, а также неподходящие погодные условия.
Вытяжная вентиляция работает в направлении принудительного отвода отработанных воздушных масс, тогда как приточная работает на приток свежего воздуха. Во многих случаях данные вентиляционные схемы объединяются в приточно-вытяжную вентиляцию, работающую в двух направлениях. Если в составе вентиляции присутствуют трубы-воздуховоды, то ее называют «канальной». Если труб нет, то система носит названия бесканальной. Вентиляция, обслуживающая определенную зону квартиры (например, кухню), называется местной. Если она обслуживает все зоны сразу, то ее называют общеобменной или централизованной. У местной вентиляции множество применений. К примеру, можно наладить поступление свежего воздуха в изголовье кровати, что обеспечит более приятный сон. К местной вентиляции также относятся оконные и кухонные вытяжки, приточные клапаны оконного и стенового типа. Осталось отметить аварийные вентиляционные системы, которые относятся к противопожарному, экстренному химическому и тому подобному оборудованию для обеспечения безопасности. В квартирах подобные системы, конечно же, не устанавливаются.
Насколько продуктивна естественная вентиляция?
Конечно, открыть в доме окна – это не значит запустить полноценный процесс работы естественной вентиляции. Если климат не влажный, то этот процесс работать нормально не будет. Ну а во влажном климате воздух может поступать не только через открытые окна, но и через двери, подоконное пространство и всевозможные щели в вашем доме. Даже при установке пластиковых окон можно предусмотреть наличие встроенных вентиляционных проветривателей, которые компенсируют излишнюю закупоренность оконных конструкций. Приточные клапаны могут устанавливать прямо над батареями. Это позволит поставлять внутрь помещения уже слегка прогретый воздух, чтобы не переохлаждать дом в зимний период. Данное решение доступно как в первичном, так и во вторичном фонде.
Конечно, если вы живете не в самом благоприятном городском районе, а ваши окна выходят на магистраль, то вместо свежего воздуха вы получите пыль и газ. И в этом случае гораздо лучшим решением будет оборудование принудительной вентиляции, снабженной качественной системой фильтрации. О естественном притоке лучше забыть. Но полностью отказываться от естественной вентиляции также не стоит. К примеру, если у вас все в порядке с вытяжкой, то механическое нагнетание очищенного уличного воздуха можно совместить с удалением отработанных воздушных масс естественным путем. Воздух будет уходить через вентиляционную шахту, которая расположена в районе кухни, туалета или ванной.
Что нужно учитывать при оборудовании естественной вентиляции?
Обычно на пути свободного движения свежего воздуха встают высокие дверные пороги и плотно закрывающиеся дверные полотна. Конечно, полностью без дверей в доме обойтись не получится. Вместо этого можно встроить в дверное полотно врезаемую вентиляционную решетку. В этом случае стоит помнить о том, что поступление свежего воздуха будет осуществляться через низ, а отвод использованного воздуха – через верх. Полезная информация для организации воздушных перетоков. Вместо вентиляционных решеток можно использовать широкую щель под дверью, размер которой будет составлять от 2 миллиметров.
При организации переточной вентиляционной системы следует учитывать распределение воздушных потоков по помещению. Помещения закрытого типа (к примеру, гардеробная зона), должны оборудоваться нижними вентиляционными решетками для поступления воздуха из чистых зон, и верхними – для отвода воздуха в более загрязненные зоны. К примеру, поступление будет осуществляться из жилой комнаты, а отвод – на кухню. Это позволит защитить внутреннее пространство от пропитывания кухонными ароматами. Если вентиляция будет оборудоваться в стенах, то двери должны закрываться максимально плотно. Но помните, что, если на кухне будут гулять сквозняки, может возникнуть эффект обратной тяги, с пропитыванием одежды ароматом жаренной рыбы.
Вторым вариантом оборудования естественной вентиляции является установка приточного стенового клапана. Это вентиляционное отверстие поможет вам наладить эффективное проветривание комнаты без открытия окон. При этом отработанные воздушные массы будут отводиться через вентиляционные решетки в смежные комнаты, пока не дойдут до вытяжного канала. Разумеется, отверстие в стене в зимнее время будет предполагать серьезные теплопотери для помещения.
Самым влажным помещением в вашей квартире является ванная комната. При этом смежные помещения с ванной также пребывают в определенной зоне риска. И если из ванной комнаты есть выход в другую комнату, убедитесь в том, что ее пространство защищено плотно закрывающейся дверью. Отток излишком влажного воздуха из ванной комнаты можно обеспечить обычным открытием двери в ванную при работающей вентиляции. Часового проветривания в подобном режиме будет вполне достаточно.
Вытяжка на кухне и в ванной изначально была рассчитана на осуществление вентиляции всей квартиры в целом. Но иногда вытяжные отверстия слишком маленькие, чтобы они смогли осилить весь объем жилого пространства. Так что, не ставьте на вытяжку маленькие вытяжные решетки, тем самым еще более ограничивая ее пропускную способность. Неработающий вентилятор на вытяжке также значительно ухудшает тягу. Поэтому, лучше делать выбор в пользу канального вентилятора. Двери, ведущие в ванную, туалет и кухню не должны закрываться слишком плотно. Это приведет к тому, что отработанный воздух из жилых помещений не попадет к вытяжке. Если открытые и приоткрытые проемы вас не прельщают, поставьте на двери вентиляционные решетки, либо подрежьте жилое полотно на несколько сантиметров в нижней части.
Когда требуется налаживать искусственную вентиляцию?
Основным преимуществом искусственной вентиляции является возможность контролировать интенсивность воздухообменных процессов. Вы будете пребывать в полной уверенности, что в вашем помещении не сыро, но свежо. Если помещение относится к «мокрому» типу, естественной вентиляции здесь будет недостаточно по умолчанию. Поэтому, в ванных комнатах, площадь которых составляет от 5 квадратных метров и более, имеет смысл поставить принудительную вытяжку. Если для обеспечения воздухообмена устанавливаются вентиляционные каналы, то для оборудования механической вентиляции можно будет использовать трубы меньшего диаметра, что является принципиальным моментом для многих владельцев жилых помещений. Если вы хотите, чтобы воздух можно было увлажнять, охлаждать, нагревать или фильтровать, вам также может понадобиться использовать принудительную вентиляционную схему.
Механическая вентиляция может оборудоваться вентиляционными приточно-вытяжными каналами, а может быть сформирована на базе обычной принудительной вытяжки, не подразумевающей использования воздуховодов. Если было решено использовать трубы, их можно замаскировать в специальных нишах или под подвесным потолком. Воздуховоды могут иметь прямоугольное или круглое сечение, могут выполняться из пластика или стали, могут быть жесткими, полужесткими и гибкими, могут оснащаться звуко- и теплоизоляцией, либо поставляться без какой-либо изоляции вообще. Гибкий вариант обойдется дешевле жесткого, но срок службы гибкой трубы вдвое меньше, чем у жесткой. С точки зрения защиты от пожара, лучше выбирать металлическую трубу. Но с точки зрения коррозийной устойчивости, даже оцинкованный металл не даст вам 100-процентной защиты от ржавчины.
Если вы совмещаете вытяжку вентиляции с вытяжкой кухни, будьте предельно аккуратны. Кухонные запахи могут направляться не только на улицу, но и обратно в квартиру, на что могут влиять разные факторы. Чтобы этого не допустить, используйте в вытяжке обратный клапан, хотя и он не предоставить 100-процентной защиты от обратной тяги. В общем, если вы хотите, чтобы жилое помещение было полностью защищено от кухонных ароматов, не совмещайте вытяжки. Вместо этого расположите кухонный отвод выше общего.
Методики расчета вентиляции
Перед тем, как приступать к монтажу вентиляции на территории загородного дома, необходимо убедиться в том, что все расчеты были проведены правильно, с составлением грамотного проекта вентиляции. Дело это достаточно сложное, поэтому к проектированию и расчетам лучше подключать специалистов (инженеров, архитекторов). В противном случае, есть большой риск допустить просчет. В проекте должно быть учтено большое количество факторов, включая площадь жилой зоны, количество проживающих людей и животных, количество бытовой техники, возможное наличие «мокрых» зон, условия климата и т.д. Все указанное может оказать существенное влияние на определение разводной схемы вентиляционных каналов, диаметра воздуховодов, места расположения механических вентиляторов, рекуператоров, калориферов, фильтров и клапанов.
Если вы решили заняться проектированием вентиляции самостоятельно, вооружитесь СНиП «Отопление, вентиляция и кондиционирование». Даже если вы доверите дело профессионалам, прочитать данный документ будет совсем не лишним. Скорость обмена воздуха, равная производительности систем вентиляции, измеряется в кубометрах в част. Приточная вентиляционная система подводится только в комнаты жилого назначения. Оттуда уличный воздух будет поступать в коридор, подсобные помещения, в туалет, кухню и ванную, то есть в места расположения вытяжных каналов.
Чтобы примерно представить норму воздухообмена для помещения, нужно умножить площадь помещения на высоту, после чего удвоить результат. Вы получите количество кубических метров свежего воздуха, которое нужно доставить в помещение в течение часа. К примеру, 45-метровая хрущевка с 2,5-метровыми потолками требует 225 кубометров воздуха в час. В коттеджах данная норма изменяется 1-2 тысячами кубометров ежечасного поступления воздушных масс в помещение. Помните, что чем больше скорость работы вентиляции, тем большей будет ее шумность. Работающая система не должна напрягать обитателей жилого помещения.
Производительность вентиляционной системы будет учитывать высоту и площадь помещения, показатель кратности воздухообмена, а также число живущих или работающих человек. Если судить по усредненным показателям, то типовые квартиры нуждаются в 200-400 кубических метрах свежего воздуха в час. В частных домах этот показатель возрастает до 500 кубометров и более. В пересчете на людей, речь идет о 30-60 кубометрах воздуха на одного человека в помещении. Все необходимые формулы расчета вы сможете найти на просторах глобальной сети. Обратите внимание, что производительность определяет не только мощность вентиляторов, но и сечение воздуховодов.

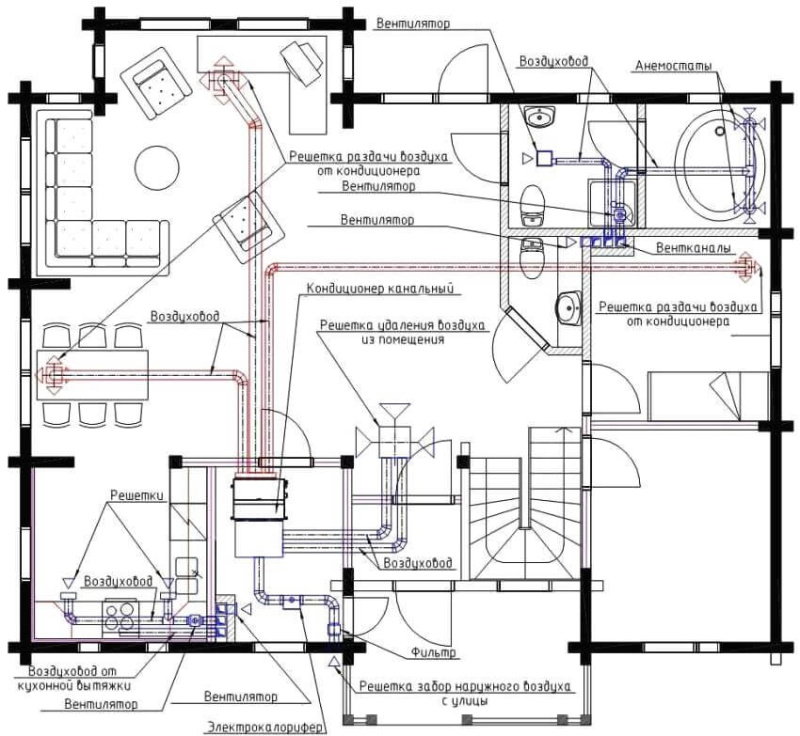

Специалист по проектированию канальной вентиляции должен составить грамотную схему, позволяющую доставлять нужное количество свежего воздуха с использованием минимальной длины вентиляционных каналов. Для достижения данной цели архитектор будет располагать не только вентиляторами и воздуховодами, но и всевозможными разветвителями, переходниками, диффузорами, поворотами, дефлекторами, распределительными решетками, шумоглушителями, клапанами и т.д.

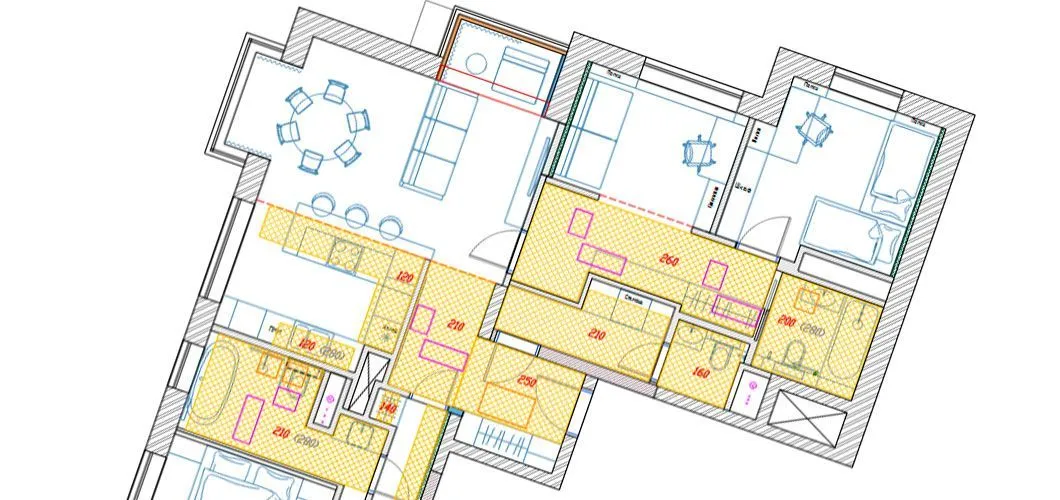

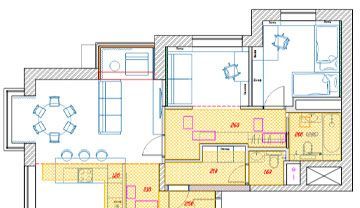

Обычно вентиляционные каналы скрываются под подвесным потолком. И чем меньше будет сечение воздуховодов, тем меньше высоты помещения украдет этот самый потолок. Но следует иметь в виду, то маленький диаметр вентиляционной трубы существенно повысить скорость прохождения воздуха, а значит и увеличит шум от работающей вентиляции. В жилых помещениях не рекомендуется применять системы, скорость движения воздуха в которых превышает 4 метра в секунду. В качестве компромиссного варианта можно использовать воздуховоды прямоугольной формы. Имея с круглыми одинаковое сечение, они будут занимать под подвесным потолком гораздо меньше пространства.
Типы вентиляторов
Вентиляторы являются одним из главных элементов искусственной вентиляционной системы. Их предназначение очевидно. Они нагоняют воздух в систему с мощностью, определяемой своей производительностью. В зависимости от конструктивных особенностей вентиляторы могут быть диаметральными, осевыми и радиальными. В квартирных условиях чаще используют либо осевые (более мощные), либо радиальные (более тихие и экономичные) вентиляторы. По способу крепления выделяют канальные и накладные модели вентиляторов. Накладные отличаются легким монтажом и ремонтопригодностью, тогда как канальные вентиляторы максимально тихие и незаметные. Работа вентилятора неизменно сопровождается использованием электроэнергии. Провод от устройства прячется в штробу, после чего проводится скрытое подключение. Накладные вентиляторы не стоит ставить над источниками тепла, поскольку устройство будет это тепло активно скрадывать.
Вентиляция или кондиционер?
Многие люди думают, что функции вентиляционной системы может выполнять обычный кондиционер. Это ошибочное мнение. Кондиционеры нужны для поддержания определенного температурного режима, без обеспечения воздухообмена. В принципе, оконные моноблоки и некоторые другие модели климатического оборудования действительно могут подмешивать свежий воздух в циркулирующий воздушный поток. Но если речь идет о масштабах загородного дома, то количество поставляемого свежего воздуха будет совсем незначительным. Стандартные сплит-системы настенного типа вообще не имеют ничего общего с вентиляцией. А вот что действительно достойно рассмотрения, так это канальные кондиционеры с функцией подачи свежего воздуха. У канального кондиционера наружный блок устанавливается вне помещения, как и в других типах климатического оборудования. Это может быть стена дома или кровельная конструкция. Что же касается внутреннего блока, оснащаемого заборной решеткой, то его устанавливают непосредственно в квартире или в доме под потолком. И уже от внутреннего блока по апартаментам будут расходиться воздуховодные каналы. Обратите внимание, что канальный кондиционер позволяет обустраивать не только приток, но и вытяжку воздушных масс.
Полезные советы
- Планируя вентиляционную систему, обязательно учитывайте сечение входа в вентиляционную шахту. Сечение внутриквартирных воздуховодов не должно быть больше сечения входа. В идеале, должны быть использованы воздуховоды с одинаковым сечением до участка разветвления (если такой имеется). Дальше можно будет сечение уменьшить.
- Воздуховоды гибкого типа часто пережимаются гипсокартонным профилем потолка, что ведет к повышению шумности системы, образованию неприятных свистов и общему снижению производительности системы.
- Гибкие воздуховоды имеют большое количество недостатков. Гладкая труба характеризуется меньшим сопротивлением потоку проходящего воздуха. Оптимальным вариантом с точки зрения уровня шумности являются твердые пластиковые воздуховоды круглого сечения.
- Если ставить на притоке холодные металлические воздуховоды без изоляции, на них будет выпадать конденсат.
- Вытяжка не сможет эффективно функционировать без притока воздуха. При образовании пониженного давления внутри помещения работа вытяжной системы будет холостой. В современных квартирах организация притока достаточно проблематична, поэтому рекомендуется в процессе работы вытяжной системы открывать окна.
- Не стоит объединять кухонную вытяжку с вытяжкой санузла. Использование обратного клапана может полностью отрезать естественную вентиляцию. Если же его не использовать, то появится неприятный ароматический фон.
- Доработка кухонной вытяжки канальным вентилятором позволяет повысить ее эффективность. Родной вентилятор кухонной вытяжки можно просто демонтировать, оставив в системе только купол и фильтры жироулавливающего типа. Управляющие кнопки будут активировать канальный вентилятор, а подсветка продолжит работать в прежнем режиме. Все это позволит существенно улучшить производительность кухонной вытяжки и снизить уровень ее шумности до нуля.
- 90-градусные повороты при обустройстве каналов нежелательны, поскольку это чревато повышением сопротивления воздушному потоку и значительным увеличением шумности системы. Более плавным вариантом будет поворот из двух 45-градусных элементов.
- Проектированием вентиляционной системы в частном доме рекомендуется заниматься на стадии разработки проекта самого дома, поскольку впоследствии можно столкнуться с серьезным удорожанием и усложнением монтажных процедур. В частности, может возникнуть необходимость обхода многочисленных препятствий (стен, балок, колонн), с формированием лишних поворотов, с удлинением воздуховодных трасс и общим понижением уровня подвесного потолка. Работа в готовом доме будет связана с неустанным поиском компромиссов, где придется выбирать между шумностью, производительностью и высотой потолка.
- В каркасных домах с паро- и гидроизоляционными мембранами, а также в домах из СИП-панелей, не оборудованных приточно-вытяжной вентиляцией, формирование комфортных условий проживания людей практически невозможно. Такие дома полностью герметизируются и не «дышат». Вытяжка позволит организовать грамотный обмен воздуха, его очистку, увлажнение и даже регуляцию температурного режима.
